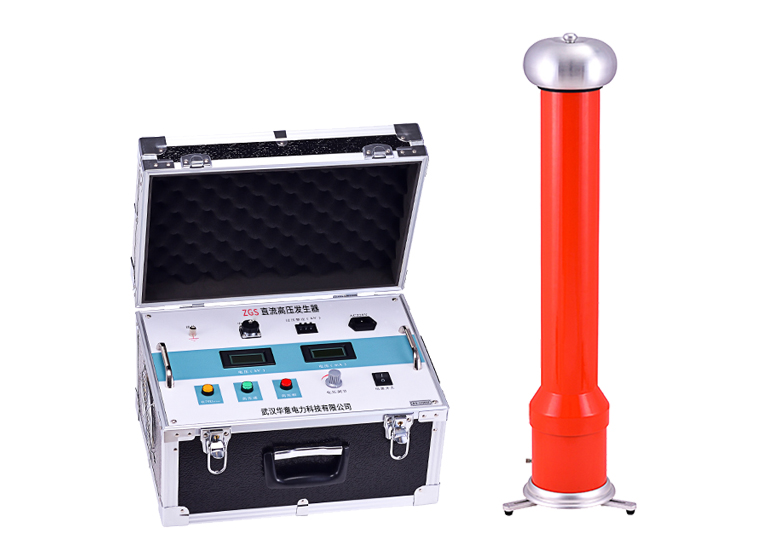

進行電纜耐壓實驗將會用到ZGS系列直流高壓發生器，怎么進行相關操作？下面就扼要介紹一下ZGS直流高壓發生器：直高發選用了九十年代新技術、新材料和新器材，具有輸出功率大、體積小、重量輕的特色，有可靠的過壓、過流及零位合閘維護功用，能適用于電力部門現場實驗。下面與大家溝通一下怎么運用ZGS直流高壓發生器進行電纜耐壓實驗。

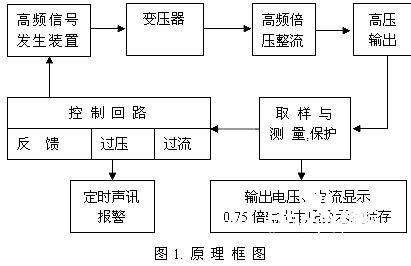

ZGS直流高壓發生器選用先進的PWM調制技術及大功率MOSFET器材，經過中頻倍壓整流而成；該發生器具有紋波系數小、輸出安穩可靠，體積小、重量輕的特色，且具有可靠、靈敏的內部維護功用，其原理框圖如圖1所示。

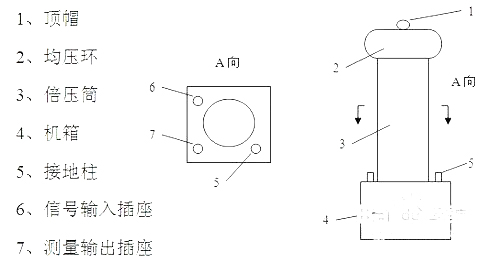

操作前準備將控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓設備電纜插座用專用電纜連接好，運用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓設備接地端連接起來并可靠接地。

水阻的裝置闡明1）在每次實驗前將水阻有氣孔一端擰開，將水加至吞沒導電桿2/3以上，有氣孔的一端朝上。2）實驗完畢后將水倒掉，待下次實驗前從頭灌入。

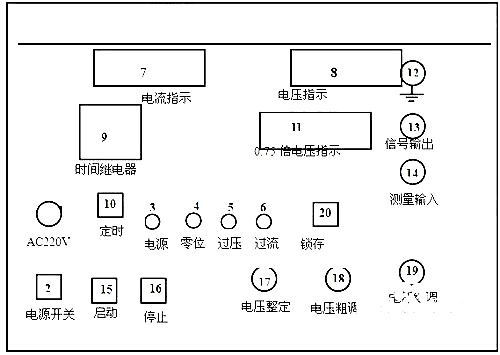

電壓整定值校準1）插上電源線，翻開控制箱電源開關 ，電壓顯現表 及電流顯現表 ,以及0.75倍電壓顯現表 顯現均為零值。2）將電壓整定按扭 順時針旋究竟,電壓粗調旋鈕 及電壓細調旋鈕 反時針旋轉至零位，零位指示燈 亮。3) 輕按“發動”按鍵 ，“電源”指示燈（赤色）亮。如按“發動”按鍵 ，赤色指示燈不亮,闡明電壓粗諧和細調不在零位,則將電壓粗調旋鈕 和細調旋鈕 反時針旋到零位,赤色指示燈 亮。4) 順時針旋轉電壓粗調旋鈕 ，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕 至所需電壓為止，這時電壓顯現值單位為kV，電流顯現值單位為mA。5）反時針調理電壓整定旋鈕，使高壓關斷，此刻赤色指示燈滅，“過壓”指示燈 亮。 明此刻儀器按所要求的輸出電壓整定，即輸出抵達所需電壓值時主動切斷高壓，過電壓維護。如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則有必要將過壓整定旋鈕順時針調至最大。

測驗1）在高壓輸出端子和地接線柱之間接入試品。2）翻開電源開關2，輕按“發動”按鍵15，“電源”指示燈3（赤色）亮，緩慢調理電壓粗調旋鈕18和電壓細調旋鈕19進行測驗。測驗時電壓顯現表8指示實驗電壓值，單位為kV；0.75倍電壓顯現表11指示實驗電壓值的75％，單位位kV；電流顯現表7指示實驗電流值，單位為mA。3）在試品測驗進程中按下0.75倍電壓顯現鎖存按鍵 ，則0.75倍電壓顯現表 顯現值確定，保持顯現值不便，這樣在做氧化鋅避雷器實驗時很方便地可作為參考電壓。4）在任何時候按下守時開按鍵10，則發動時間繼電器9，在計時抵達預設的時間時，蜂鳴器宣布報警訊響。5）在實驗進程中，假如負載電流超越儀器額定輸出電流的0－10％時，“過流”指示燈6亮，過流維護，避免損壞試品和儀器。6）實驗完畢后，反時針調理電壓粗調旋鈕18和電壓細調旋鈕19，旋到零位后，電壓顯現表8緩慢回到零位，“零位”指示燈4亮。當三個顯現表顯現零值后，輕按停止按鍵16，此刻赤色指示燈3滅，再關掉電源開關2。 當被試品電容量很大時，電壓粗調、細調均調到零位后，輸出電壓顯現表遲遲不能回零，則先按停止按鍵16，再關機。然后用放電棒將試品放電，再拆除被試品接線。

特別注意1、在電纜耐壓實驗進程中，升壓進程應勻速緩慢，降壓進程也應勻速緩慢，一起應在高壓輸出端加上維護水阻。不然，反電壓易損壞儀器。2、儀器實驗時，接地有必要良好，應挑選地網或地樁，不可在無接地的情況下實驗。
