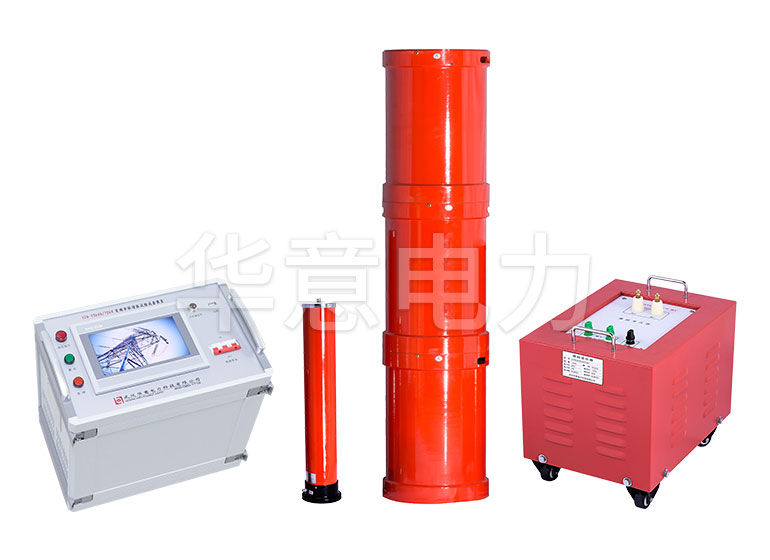

一、 XZB-270kVA/270kV/27kV 調頻式串聯諧振耐壓裝置被試品對象及試驗要求：

1、300mm2/110kV電纜，長度500m，電容量≤0.0735μF，試驗頻率為30-300Hz，試驗電壓128kV；

2、300mm2/35kV電纜，長度2000m，電容量≤0.38μF，試驗頻率為30-300Hz，試驗電壓52kV；

3、300mm2/10kV電纜，長度4000m，電容量≤1.48μF，試驗頻率為30-300Hz試驗電壓22kV；

4、120mm2/10kV電纜，長度7000m，電容量≤1.82μF，試驗頻率為30-300Hz試驗電壓22kV；

5、110kV線路絕緣子、開關、GIS等電氣設備的交流耐壓，試驗頻率為30-300Hz，最高試驗電壓265kV；

二、 工作環境：

1. 環境溫度：－150C –40 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 裝置主要技術參數及功能：

1. 額定容量：270kVA；

2. 輸入電源：?jiǎn)蜗?80V電壓，頻率為50Hz；

3. 額定電壓：27kV； 270kV

4. 額定電流：10A； 1A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫    升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；
