一斷路器的作用是切斷和接通負荷電路，以及切斷故障電路，防止事故擴大，保證安全運行。而高壓斷路器要開斷1500V，電流為1500-2000A的電弧，這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。中試控股控制箱是輕型高壓試驗變壓器的配套設備，與試驗變壓器一起作耐壓和泄漏試驗。該控制箱具有外形美觀、體積小、重量輕、操作簡單、使用維修方便等特點。

二吹弧熄弧的原理主要是冷卻電弧減弱熱游離，另一方面通過吹弧拉長電弧加強帶電粒子的復合和擴散，同時把弧隙中的帶電粒子吹散，迅速恢復介質的絕緣強度。

三斷路器的選擇

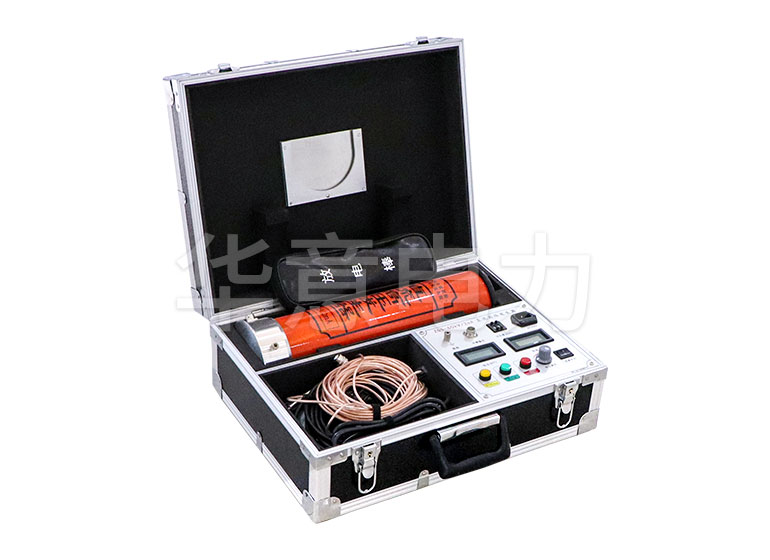

斷路器的選擇必須按正常的工作條件進行選直流高壓發生器引起具有輸出電壓為120KV、輸出電流為5mA、工作頻率為40kHz等特點而被廣泛應用在在電力試驗中——用于電力電纜檢測試驗和避雷器等泄漏電流試驗。

直流高壓發生器電力電纜的試驗：

一、測量絕緣電阻

應分別在每一相上進行，其他兩相導體，電纜兩端的金屬屏蔽或金屬護套和鎧裝層接入。對于該項試驗，只要注意到電纜是容性設備，對容性設備做絕緣電阻和吸收比時應注意到的情況。例如：試驗前后的充分放電，先起火后搭接，先斷連后停電搖表等。

二、直流耐壓和泄漏電流試驗

油紙絕緣的電纜只做直流耐壓，不做交流耐壓。因為交流Ig增大有可能導致熱擊穿；熱態時，電場分布不均勻，易損傷電纜，應注意：電纜芯線接負極性：電纜受潮后，水分帶正電荷，如果芯接負極性，水分會向芯線集中，絕緣中水分增加，泄漏電流增大，易發現缺陷。如果芯線正極性，水分向鉛包滲透，絕緣中水分減少，泄露電流下降，不易發現缺陷。

三、橡塑電纜試驗

橡塑電纜指聚氯乙烯、交聯聚乙烯、乙丙橡皮絕緣電纜。其特點是容量大，電壓等級高結構輕、易彎曲，目前已逐步取代油紙絕緣電纜。交聯聚乙烯電纜和大家熟悉的油浸紙統包電纜的區別除了相間主絕緣是交聯聚乙烯塑料外，還有兩層半導體膠涂層。在芯線的外表面涂有一曾半導體膠，克服電暈和游離放電，使芯線與絕緣層之間有良好的過渡，在相間絕緣外表面，銅帶屏蔽層內涂有第二層半導體體膠。銅帶屏蔽層只是一層0.1mm厚的薄銅帶，組成了相間屏蔽層。

1.判斷橡塑電纜的內護套及外護套是否進水的方法

用絕緣電阻表測量絕緣電阻，用500V絕緣電阻表，當每千米的絕緣電阻低于0.5MΩ，應采用下述方法判斷外護套是否進水。

在電纜投運前，重做終端或接頭后，內襯層破損進水后：用雙臂電橋測量在相同溫度下的銅屏蔽和導體的直流電阻。當前者與后者之比與投運前相比增加時，表明屏蔽層的直流電阻增大，銅屏蔽層有可能被腐蝕。當該比值與投運前相比減少時，表明附件中的倒替連接電的接觸電阻有增大的可能。

2.耐壓試驗

耐壓試驗分為直流耐壓試驗和交流耐壓試驗。目前橡塑電纜，特別是交聯聚乙烯電纜得到迅速的發展，由于高壓交聯聚乙烯電纜采用直流耐壓存在有明顯缺點。不宜采用直流電壓試驗。原因有以下兩點：①直流試驗電壓過程中交聯聚乙烯電纜及附近形成空間電荷，對絕緣有積累效應，加速絕緣老化，縮短使用壽命。②直流電壓下絕緣電場分布與實際運行電壓下不同，前者按電阻率分布而后者按介電常數分布。

由于橡塑電纜的絕緣特點，直流耐壓不能模擬運行工況。而且由于橡塑電纜對直流電壓有記憶效應，使直流試驗有累積疊加效應，使得運行后電纜承受過電壓，導致絕緣擊穿。還有一個特點是橡塑電纜的絕緣內易產生水樹枝，在直流試驗設備試驗時充電電流小、容量小、重量輕。

交聯聚乙烯電纜的常見事故及診斷：

1）水樹枝劣化是交聯聚乙烯電纜事故的主要原因，約占70%。對于運行環境惡劣，如散熱不良的電纜要特別注意。

2）屏蔽銅帶斷裂開：在屏蔽銅帶一端接地的電纜中，當屏蔽銅帶斷裂時，非接地端的銅帶上將感應出高電壓。導致斷裂部位放電，往往破壞絕緣。其事故特點是彈芯比三芯多，斷裂部位冒火、冒煙。

3）銅屏蔽接地故障：多半發生在接頭處，由于密封不嚴，纜頭受潮使銅屏蔽和鋼鎧之間絕緣下降。電纜護層故障——原電池原理判斷，用橡塑電纜護套損傷揮測儀定位，電干電纜線芯在生產過程中易產生尖銳毛刺。電場畸變導致主絕緣劣化放電。因此3KV以上的交聯聚乙烯電纜都有兩層半導體材料構成的線芯屏蔽層和絕緣屏蔽層。如果屏蔽層帶做得厚度不夠，厚薄不均、直接影響電纜的安全運行和壽命。

擇，并且按斷路情況校驗其熱穩定和動穩定。此外，還應考慮電器安裝地點的環境條件，當氣溫、風速、溫度、污穢等級、海拔高度、地震烈度和覆冰厚度等環境條件超過一般電器使用條件時，應采取有效措施。

對高壓斷路器有以下幾個方面的要求，這些要求在斷路器的基本技術參數上得到體現。

(1)斷路器在額定條件下（額定電壓、額定電流）可以長期工作。

(2)應有足夠的開斷能力，并保證有足夠的熱穩定和動穩定（開斷電流、額定關合電流、極限通過電流、熱穩定電流）。

(3)具有盡可能短的開斷時間，這對減少電網的故障時間，減輕故障設備的損害，提高系統穩定性都是有利的。

(4)結構簡單、價格低廉、體積小、重量輕、便于安裝。

四、下面是幾種常用斷路器的特點：

1.多油斷路器實現簡單、價格便宜，但由于用油量大、體積大、檢修工作量大、且易發生爆炸和火災現象，一般情況下不采用。

2.少油斷路器用油少、油箱結構小而堅固，具有節省材料、防爆防火特點。少油斷路器使用安全，使配電裝置大大簡化，體積小、便于運輸、目前被大量采用。

3.空氣斷路器斷路能力大、動作時間快、尺寸小、重量輕、無火災危險，但結構復雜、價格貴、需要裝設壓縮空氣系統等，中試控股主要用于110KV及以上對電氣參數及斷路時間有較高要求的系統中。

4.SF6電氣性能好、斷口電壓可較高。設備的操作維護和檢修都很方便、檢修周期長而且它的開斷性能好、占地面積小、特別是發展SF6封閉組合電器可大大減少變電所的占地面積。SF6斷路器廣泛應用于90年代，目前我國已成功生產和研制了220、330、500KV的SF6斷路器。
