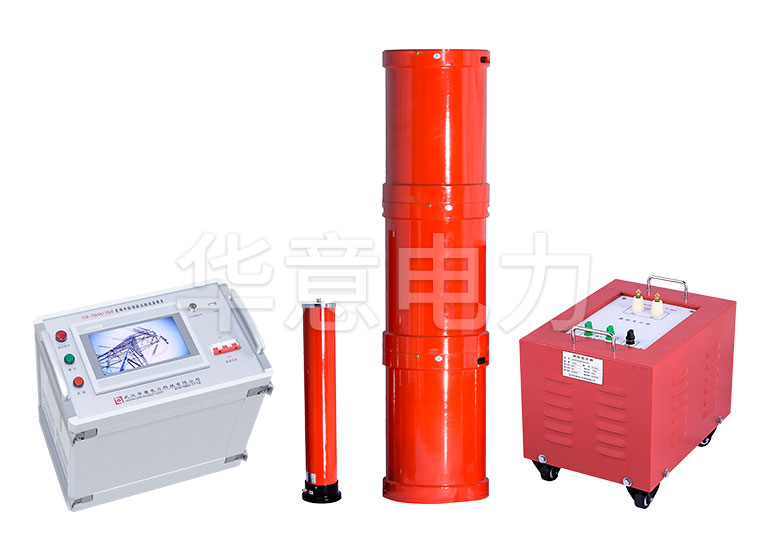

調頻式串聯諧振試驗裝置

一、 被試品對象及試驗要求：

1、10kV/240mm2長度2000m電纜的交流耐壓試驗，電容量≤0.6878μF，試驗頻率為45-65Hz，試驗電壓52kV。

2、10kV/1600kVA電力變壓器的交流耐壓試驗，電容量≤0.01μF，試驗頻率為30-300Hz，試驗電壓不超過35kV。

3、10kV斷路器、避雷器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過35kV。

二、 工作環境：

1. 環境溫度：－150C –40 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤3000米；

三、 裝置主要技術參數及功能：

1. 額定容量：88kVA；

2. 輸入電源：單相220V/三相380V電壓，頻率為50Hz；

3. 額定電壓：22kV；44kV

4. 額定電流：4A；2A

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續15min；過壓1.1倍1分鐘；

8. 溫    升：額定負載下連續運行15min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；
