在彩電生產過程中,彩色電視機陽極高壓值是一項重要的安全測試指標,通常采用直流高壓表配高壓衰減棒測量或用Q3一v靜電高乒表測量,而這些測量儀器的檢定或校準方法是采角比較法,即高壓表和標準高壓表同時接人電視機陽極高壓帽,用標準高壓表的值修正高壓表的值,這樣做既危險又不方便,且不同尺寸彩色電視機陽極高壓值不同,要給出不同的修正值,檢定工作很不便,因此設計和制作連續可調的直流高壓發生器是極其必要的,能方便計量人員檢定高壓表的工作。

　　一、性能

　　(1)直流電壓輸出范圍0—30Kv連續可調

　　(2)輸出功率大于gW

　　(3)兩組高壓輸出端口,可同時連接兩臺直流高壓表

　　(4)尺寸350W xZ(X) H x 310D

　　(5)重量大約4KG

　　二、工作原理

　　通常制作直流高壓發生器有兩種方法,一是工頻50H:倍頻升壓整流,所用升壓變壓器工作在低頻狀態,其特點是功耗大,體積大;二是高頻振蕩升壓整流,所用升壓變壓器工作在高頻狀態,其特點是體積小,功耗小,對升壓變壓器性能要求高。這里采用后一種方法,升壓變壓器采用29寸彩色電視機的行輸出變壓器,它集多級一次升壓電路和整流電路為一體,整機性能穩定。圖1為電路的基本框圖。　　

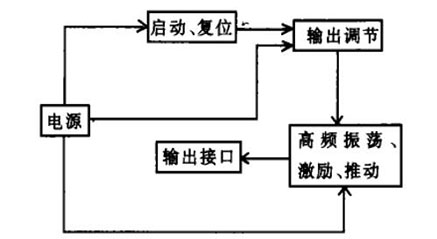

圖1 電路框圖

　　1.啟動、復位電路

　　由輸出啟動鍵K1,翰出復位鍵K2,雙D觸發器IC1:,三極管Q11和繼電器J組成。安K1,Ic1的13腳輸出高電平,Q11,導通,輸出指示燈亮,同時J吸合,有高壓輸出;按k2,Ic;1的13腳輸出低電平,Q11截止,輸出指示燈滅,同時J斷開,沒有高壓輸出。

　　2.輸出調節電路

　　采用懸浮式可調申聯穩壓電源電路,提供激勵、推動電路的工作電壓,由三極管場,,場,運算放大器Iq,穩壓二極管和電位器W;,叭組成。采用7.5v穩壓管作基準,工作電壓調節(W;粗調,叭細調)靈活、穩定,高壓輸出穩定。連續改變工作電壓。0-130V,高壓輸出連續變化0-30Kv。

　　3.高頻振蕩、激勵、推動電路

　　由IMH:晶體,十四級二進制計數、分頻、振蕩電路IC,,三極管Q3;,龜2,激勵變壓器幾,行輸出變壓器殘組成。振蕩頻率15625H:是由IMH:晶體振蕩經6次二分頻獲得,工作頻率穩定,高壓輸出穩定。

　　4.輸出接口電路

　　提供兩組高壓輸出端口,當高壓輸出25KV以上時,出現高壓正端對負端放電嘶嘶聲,對焊點仔細處理,使之圓滑,沒有毛刺,用環氧樹脂膠均勻涂上幾層,就解決了絕緣問題。

　　5.電源電路

　　由變壓器B,,整流二極管,橋堆和濾波電容組成,提供+gV,一gV和12 .SV電壓,如圖2。

　　三、離壓發生器面板布置圖　　

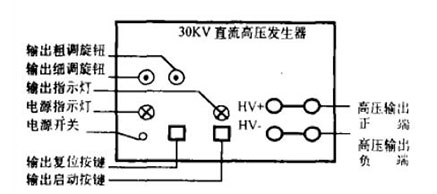

圖2 高壓發生器面板圖

　　四、使用

　　直流高壓檢定方法如圖3所示。　　

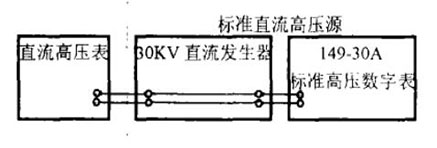

圖3 直流高壓表檢定方法連接圖

　　30KV直流高壓發生器和標準直流高壓數字表149一30A組成計量用標準直流高壓源,可對直流高壓表進行檢定,149一30A顯示的數值為高壓輸出值,其準確度作為標準直流高壓源的準確度。

　　下面簡單介紹操作步驟:

　　(1)打開電源開關,工作指示燈亮。

　　(2)粗調旋鈕和細調旋鈕逆時針旋到低。

　　(3)按輸出啟動鍵(紅鍵),輸出指示燈亮,表示有高壓輸出。

　　(4)調節粗調旋鈕和細調旋鈕,149一30A顯示輸出高壓值。順時針調旋鈕,輸出值增大;反之,輸出值減少。

　　(5)按輸出復位鍵(黑鍵),輸出指示燈滅,表示沒有高壓輸出。

　　五、結論

　　這臺發生器已在公司儀器計量室服務多年,一直運作正常、可靠,該儀器操作靈活、方便,有效地幫助了計量人員對直流高壓表的檢定工作
