地埋電纜故障操作方法

地埋電纜是指地面以下的電力電纜，電纜長期在地面以下容易受到磁場，濕度，質量等主要因素的影響，導致絕緣下降造成電纜發生故障。

地埋電纜一旦發生故障，它具有一定的隱蔽性是非常不容易被發現，一般是借助相應的設備進行查找處理，比如：電纜故障測試儀，絕緣電阻測試儀，萬用表，其次，故障的類型也是多樣性的，它是隨著負載電流，電壓和故障發生時的因素影響，可為高阻故障，接地故障，開路故障，短路故障，隱蔽性故障等等，根據時基電力售后服務反饋，低壓電纜多見于接地故障，高壓電纜大多時呈高阻故障。

    發生故障時不要急，首先要查明故障是在哪一根電纜，哪一相，用萬用表和絕緣電阻分別測量相間電阻，對地電阻的值并且觀察變化量，如果用絕緣電阻表測得電阻值為零時表明該相為故障相，其次還要用萬用表測量電阻值，這個過程是非常有意義的，不要忽略，電阻值測量如果是大于200歐姆，那么建議使用高壓閃絡法測量，如果小于200歐姆，建議使用跨步電壓法測量，如果環境比較復雜建議配合聲磁同步法測量效果更好，所以分析過程是否準確是會影響測試方法的正確性。

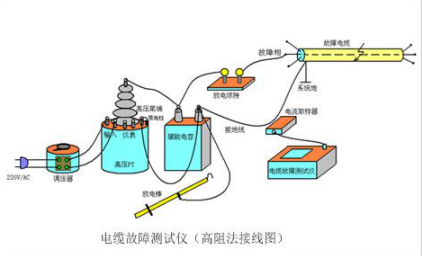

大于200Ω故障測量接線圖

?

高阻是形容電阻的大小，它配有試驗變壓器，控制箱，脈沖電容器，放電球系，電流取樣器，通過發生電壓脈沖波到電纜沿線傳播，在故障最薄弱位置（200歐姆處）產生放電現象，再由接收器接收放電特征而達到故障點的定位。

如果測量電阻小于200歐姆，那么表明故障點與大地直接接地基本構成通路，也就是接地故障，與大地構成通路是采用跨步電壓法的基本條件，圖中定位叉就是通過兩點點位差來確定故障的距離。
