串聯諧振電路耐壓試驗的質量因數是什么

發布時間:2020-12-11 16:13:31 瀏覽次數:3298

1、介紹:

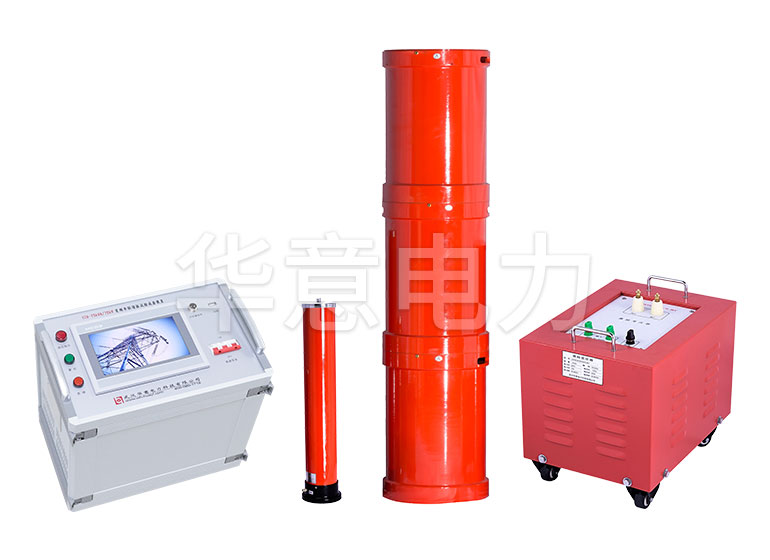

串聯諧振裝置廣泛應用于變壓器、電容器等大容量試驗對象的現場交流耐壓試驗。針對實際應用中常見的問題,分析了串聯諧振耐壓試驗中影響因數質量q的幾個因素。

2、測試對象的容量:

q值是評價串聯諧振電路最重要的參數。它與高壓電容的工頻f和電感L成正比,與阻抗R成反比,R表示整個電路的有功損耗。在實際的工頻串聯諧振測試電路中,根據公式wl=l/wc可以得出電容電抗決定電感電抗的結論。

然而,Q = wL / R。如果測試對象是GIS或由獨立元件組成的設備,則可以分段進行耐壓測試,提高容抗,獲得更高的q值。采用變頻諧振裝置,試驗對象的容量較大,諧振頻率較低。在大多數情況下,這對測試對象是有幫助的。


3、電路損耗的等效電阻:

無論何種工頻或變頻諧振裝置,若測試對象容量固定或高壓電抗器電感固定,當電路達到串聯諧振時,wl=l/wc,則有:式中:Uout為輸出電壓;Uexc是根據上述公式輸入的勵磁電壓,提高q值的唯一方法是降低電路損耗電阻R。實際測試電路由串聯測試裝置、高壓引線和測試對象三部分組成。該電路主要由高壓電抗器和串聯裝置中的測試對象構成。

3.1、串聯諧振裝置損耗

高壓電抗器主要決定串聯諧振器件的有源損耗。高壓電抗器電感大,電流小。因此,線圈的直流電阻可以達到ka。它與電抗器的鐵損耗構成了電路損耗電阻r的重要組成部分。為了便于進一步分析,我們引入了這一觀點——將整個電路的q值分解為電路的各個部分。設電路q值為Qs,串聯諧振器q值為QR,測試對象q值為Qi。

4、結論:

(1)串聯諧振試驗中,影響q值的因素很多,包括被測對象的容量、電路損耗電阻、天氣等;

(2) Qs是一個復雜的參數,一般由QL和QR決定,然而,在現場試驗中,其他因素也會影響Qs,包括高壓電極和高壓引線。特別是高壓引線的電暈損耗控制比較困難。隨著電壓的升高,高壓部分電暈損耗逐漸增大,導致Qs值明顯降低。最后,輸出電壓不能飽和,不再增加;

(3)降低高壓部分電暈損失的有效方法是在高壓電極上增加電暈環,提高高壓引線的初始電暈場強。實驗室可采用長徑精加工鋁管,現場試驗高壓引線應采用長徑彈性引線。不建議使用裸銅線;

(4)當輸出電壓接近標稱值時,應注意電抗器的電壓分布。
