HYXQ-III 消諧電阻器測試儀操作步驟:

1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；

2、接入 220V 交流電源；

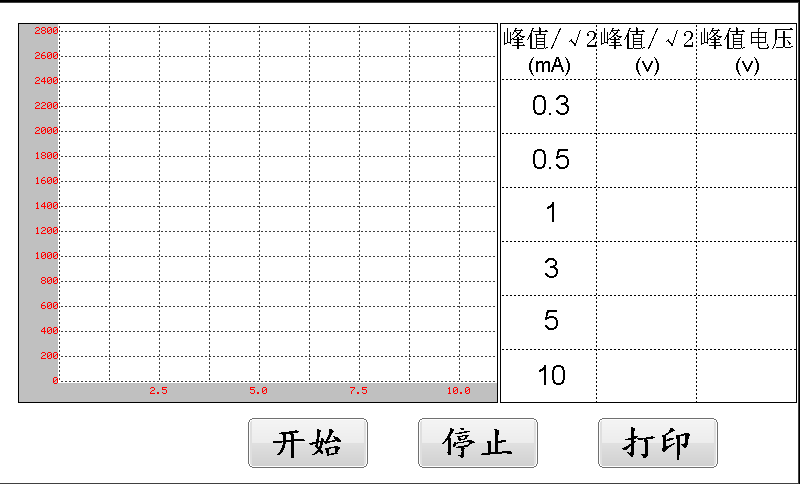

3、打開電源開關，儀器軟件啟動完成進入測試界面后；

4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；

5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；

6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；

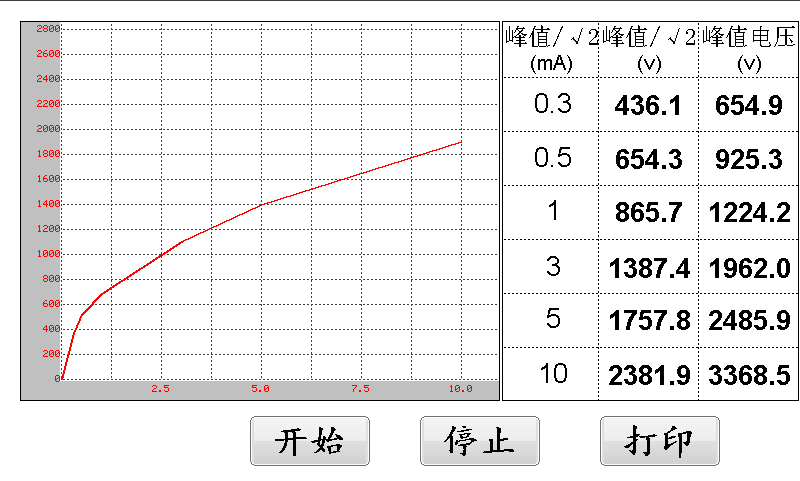

（附圖1：LXQ-II-35消諧器測試樣例圖）

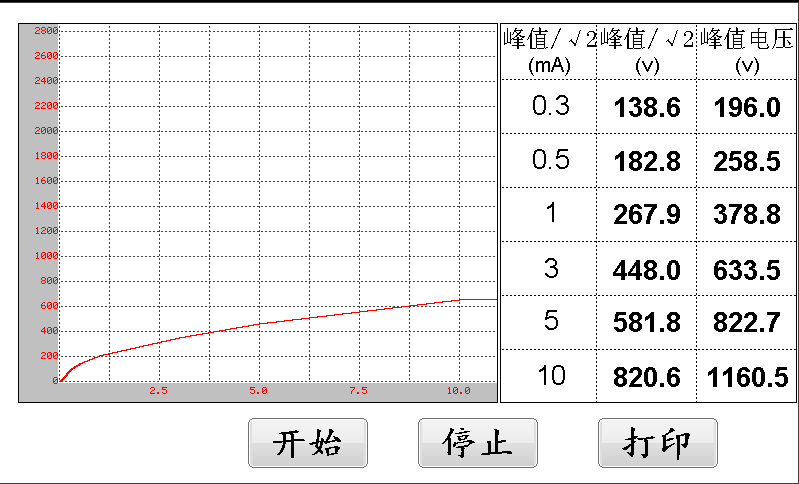

（附圖2：LXQ-II-10 消諧電阻器測試樣例圖）

7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；

8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。
