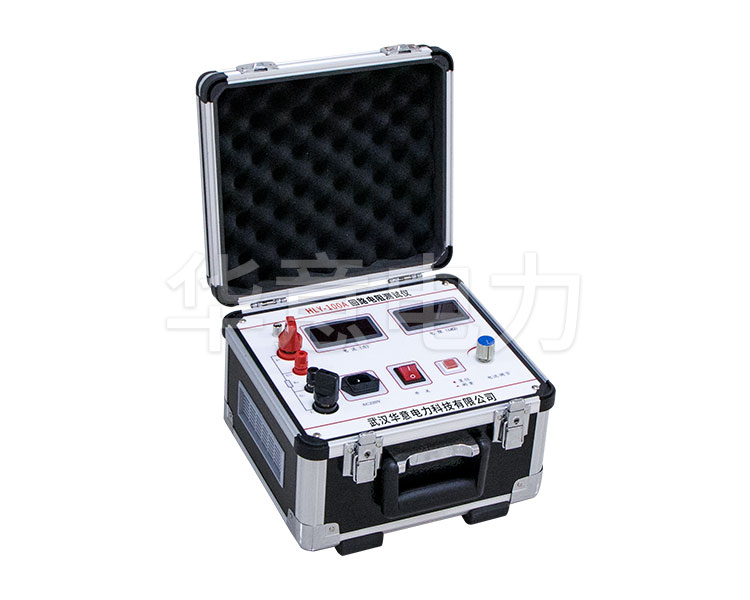

回路電阻測試儀使用方法采用直流壓降法測量導線間的接觸電阻，可靠地判斷接觸面氧化、接觸緊固不良等異常現象引起的電阻發熱。該產品集成高精度可控直流電源模塊，最大測量范圍0~2999uΩ，最大輸出電流200A，具備直讀、儲存和輸出的精良設計，符合行業規定的技術規范，小巧便攜、易學易用。

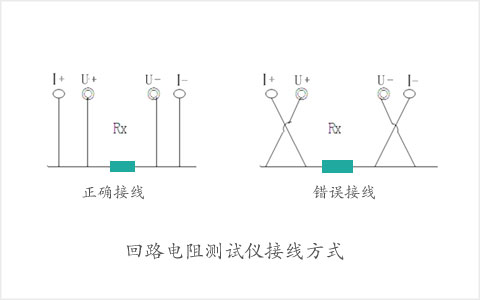

　　1. 回路電阻測試儀使用方法接線圖

　　2. 儀表板與測試管之間的連接應緊固，不能松開。

　　3.接線應按四端法進行，即電流線應夾在被測產品外，電壓線應夾在被測產品內，電流和電壓必須極性相同。

　　4.檢查進行確認無誤后，接入220V交流電，合上電源控制開關，儀器公司進入開機工作狀態。

　　5.調整“電流選擇”旋鈕，選擇要選擇的電流檔位，當電阻表顯示測得的電路電阻時，按下“測量”按鈕。若顯示1，則表示所測回路電阻值超量程。

　　6.測量結束后，斷開電源開關，將測試夾放好，放入附件袋中。

　　回路電阻測試儀使用方法工作基本原理分析比較具有簡單，由內部恒流電源發展提供一個測試系統電流，電流源經“I+、I-”兩端口(也稱I型口)，供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“U+、U-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、U的測量，就可以根據算出被測電阻的阻值。
