串聯諧振電纜耐壓裝置是采用無功補償原理，在完成發電機、電纜和GIS組合電器壓力測試時，只有小容量和低壓測試電源才能順利完成。同時，該串聯諧振電纜耐壓裝置還可用于變壓器、電流、電壓互壓器等的現場測試，安全可靠，可有效檢測具有絕緣缺陷的電氣設備。

　　串聯諧振電纜耐壓裝置的原理是利用組合設備的等效電容和已知電感的高壓電抗器組成串聯回路，通過變頻電源調節試驗電源頻率，實現串聯諧振。此時，電容器和電抗器的無功功率是平衡的。

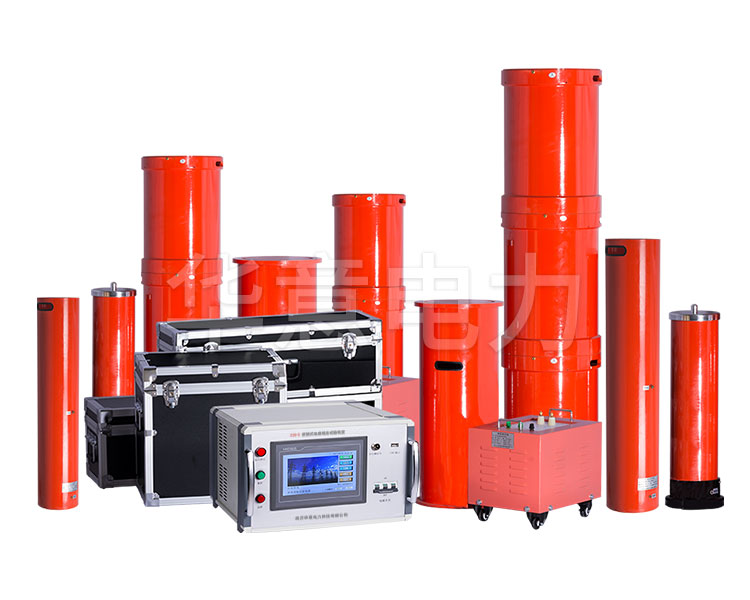

　　串聯諧振電纜耐壓裝置的組成結構：

　　1、控制系統

　　控制管理系統是變頻諧振系統的心臟模塊，它包含了企業所有的電子及控制信息模塊。所有的模塊主要放在自己一個控制柜中，操作屏在控制柜的上方，操作技術人員我們可以有效控制要求所有的功能、讀取的測量值(電壓、頻率、電流等)、觀察分析系統的運行工作狀態。

　　2、勵磁變壓器

　　勵磁變壓器的作用是將控制系統單元的輸出自己變成一個諧振回路的輸入。其一次線圈和控制管理單元相連，二次線圈則取決于高壓回路的品質因數的期望值。勵磁變壓器技術可以這樣做在電抗器的內部，或者企業做成學生獨立處理單元。

　　3、高壓電抗器

　　在諧振頻率下，電抗器和負載將激勵方波電壓變為理想正弦波。高壓電抗器的參數選擇必須充分考慮樣品的功率和頻率范圍。

　　4、多級組合型電抗器

　　單級電抗器的組合可以滿足電路的z-最優配置，保證輸出電壓和頻率范圍，每個電抗器的電壓電平可以單獨確定。

　　5、電壓測量系統、耦合電容器和基本負載

　　電壓測量系統由分壓器和峰值電壓表組成，分壓器安裝在控制柜中。電壓值顯示在操作屏幕上。

　　6、試驗參數

　　試驗參數進行主要內容包括：

　　(1)試品等效電容C：該參數主要取決于經驗積累，或由廠家獲得。

　　(2)試驗電抗器的電感L：原則是選擇30~300 Hz的諧振頻率。

　　(3)回路的諧振頻率f：根據f=1/(2πlc計算)：

　　(4)測試電流 i: 按 i =ωcu 計算;

　　(5) 測試電壓 U： 電壓值的大小根據測試程序確定。
