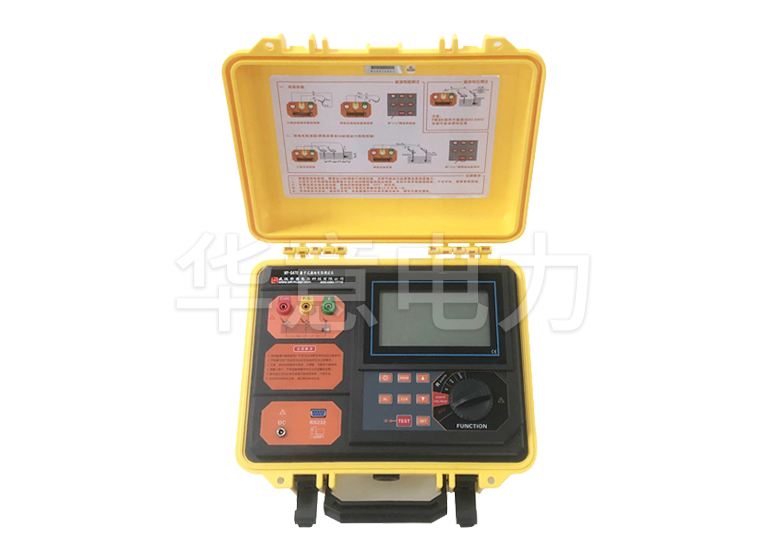

簡述接地電阻測試儀的用法

　　1、接地電阻測試儀的用法進行如下：

　　(1)用兩個E接線柱測量接地電阻時，采用鍍鉻銅板短接，與儀器配套的5米長的純銅線相連，導線的另一端與接地體測試點相連。測量屏蔽體電阻時，應松開鍍鉻銅板，一個E接線柱接接地體，另一個E接線柱接屏蔽。

　　(2) p柱與接地電阻測試儀自帶的20m純銅導線連接，導線的另一端與插腳連接。

　　(3) C柱與接地電阻測試儀提供的40m純銅導線相連，導線的另一端與針腳2相連。

　　2. 接地電阻測試儀設置的技術要求

　　(1)接地電阻測試儀應放置在離測試點1 ~ 3m的地方，應穩定，便于操作。

　　(2)每個接線頭的接線柱都必須進行接觸一個良好，連接更加牢固。

　　(三)兩根接地桿應分別設置在20米和40米的位置，從地面體進行測試：如果兩個引腳與直線相連，則要測量的接地主體應基本上位于這條直線上。

　　(4)接地電阻測試儀配置的5米、20米和40米長的純銅導線不得用其他導線代替。

　　(5) 以接地電阻測試儀為圓心時，兩腳與測試儀的最小夾角不應小于120°，且不應設置在同一方向。

　　(6)兩個針腳所提供的泥土須為固體，不得放置在泥土、回填物、樹根、灌木叢等附近。

　　(7)雨后連續7個晴天后才能測試接地電阻。

　　(8)待測接地體應先進行及時除銹等處理，以保證安全可靠的電氣設備連接。

　　3.接地電阻測試儀的用法要點。

　　(1) 測試器設置在開始測量地面電阻值之前符合規范。

　　(2) 測量前，應將接地電阻檔位旋鈕旋至最大檔位，即X10檔，調整接地電阻值的旋鈕應置于6-7Ω位置。

　　(3)慢慢轉動把手。如果儀表從中間的零平衡點迅速偏向右邊，就說明原來的量程偏移太大了。選擇移動到 x1移動。如果移動方向相同，選擇移動到 x01移動。

　　(4)通過研究步驟(3)選擇后，緩慢進行轉動方向手柄，檢流表指針從0平衡點向右偏移，則說明系統接地電阻值仍偏大，在緩慢以及轉動控制手柄可以同時，接地保護電阻旋鈕應緩慢順時針轉動，當檢流表指針歸0時，逐漸發展加快手柄轉速，使手柄轉速從而達到120轉/分，此時需要接地電阻作為指示的電阻值乘以檔位的倍數，就是我們測量工作接地體的接地電阻值。如果檢流表指針比較緩慢向左偏轉，說明隨著接地電阻旋鈕所處在的阻值變化小于企業實際使用接地阻值，可緩慢逆時針旋轉，調大儀表電阻具有指示值。

　　(5)如果一個緩慢進行轉動方向手柄時，檢流表指針跳動不定，說明通過兩支接地插針設置的地面以及土質不密實或有選擇某個接頭沒有接觸點接觸不良，此時應重新開始檢查兩插針設置的地面或各接頭。

　　(6)用接地電阻測量儀測量靜壓樁的接地電阻時，電流計指針在零點由左向右輕微擺動是正常的。

　　(7)當檢流計指針緩慢移動到0的平衡點時，儀器發生器手柄可以加速，手柄額定轉速為120 rpm。電流計指針仍有較大偏轉時，嚴禁加快手柄轉速。

　　(8) 使用測量儀器后，應將電阻檔置于最大位置，即X10檔。根據儀器配置整理三根測試線，將兩個引腳上的污垢清理干凈，并裝入袋中。
