智能手持式變壓器變比測試儀液晶顯示界面主要有9個，包括主菜單和8個子功能界面，我們分別進行詳細說明。

　　1 .智能手持式變壓器變比測試儀主菜單畫面

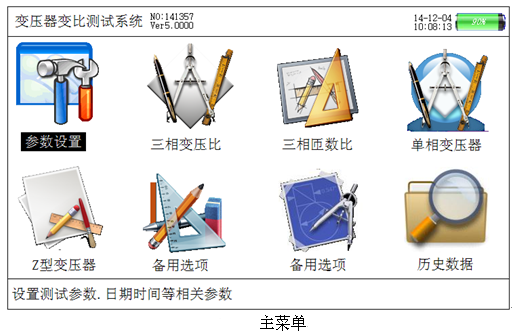

　　智能手持式變壓器變比測試儀主菜單如下圖所示。

　　智能手持式變壓器變比測試儀接通電源后顯示主菜單，如圖所示顯示主菜單畫面。 主菜單中有參數設定、三相變壓比、三相匝數比、單相變壓器、z型變壓器、備用選項2個、歷史數據，通過↑、↓、←、→鍵進行選擇，突出顯示所選項目文字(圖中的選擇項目為“參數設定” )，按確定鍵進入相應功能頁面;畫面上部的行顯示程序版本號、日期時間等狀態參數。 畫面下方的行動提示欄向用戶提供簡單的操作提示，使用戶能夠正確操作。 同時顯示內部電池的電壓振幅和剩余電量，以便操作員隨時觀察設備電池的狀態，發現電池不足時，可以立即充電。

　　2 .智能手持式變壓器變比測試儀參數設定界面

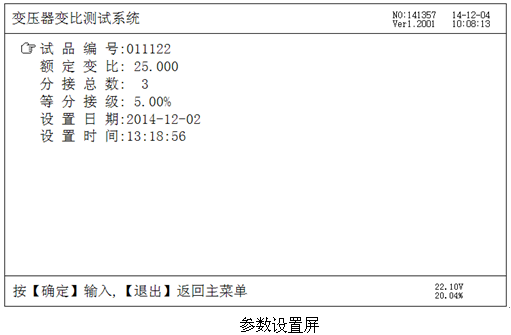

　　智能手持式變壓器變比測試儀選擇“參數設定”功能后，首先進入參數設定畫面，如下圖所示。

　　由參數設定畫面可知，設定的項目有：試品編號、額定變比、分接總數、等分接段、設置日期、設置時間等。 顯示畫面的行用于提示操作員如何操作，在相應界面中，按上下鍵移動光標，按“確定”鍵變更參數項目的顏色，按數字鍵輸入必要的參數后，按“確定”鍵設定參數各參數的含義和作用如下。

　　試品編號：是被測量變壓器的編號，最多可輸入6位。

　　額定變比：被試驗變壓器額定偏移位置的高壓側和低壓側的電壓變化值

　　分接總數：指變壓器分接開關的檔位數

　　等分接級：變壓器每檔調整電壓的比例。

　　設置日期：設置當前日期。

　　設定時間：設定當前時間。
