電纜故障探測儀原理及查短路實用方法：地埋電纜故障的查找一般要經過診斷、測距(預定位)、定點(精準定位)3個步驟。電纜運用到生產及生活的各個區域，大多數電纜都埋在地下，電纜在長時間及超負荷運行中，會發生各種故障，因此電纜故障點的查找是長期困擾的難題。如何正確快速查找到地埋電纜的故障點，使用哪種檢測設備能解決電纜故障的疑難問題。下面做一個詳細的了解。

　　電纜故障探測儀工作原理：由發射機產生電磁信號，通過不同的發射連接方式將信號傳送到地下被測電纜上，地下電纜感應到電磁信號后，在電纜上產生感應電流，感應電流沿著電纜向遠處傳播，在電流的傳播過程中，通過該地下電纜向地面輻射出電磁波，這樣當管線定位儀接收機在地面探測時，就會在電纜上方的地面上接收到電磁波信號，通過接收到的信號強弱變化來判別地下電纜的位置、走向和故障。

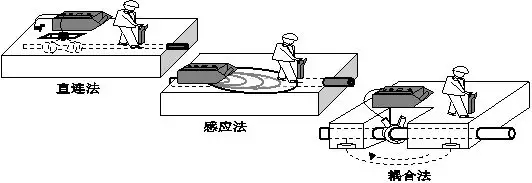

　　⑴發射機的三種信號傳輸方法：直連法、感應法、耦合法。　　

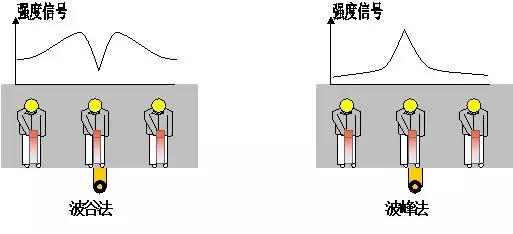

　　⑵接收機的兩種工作模式：波谷法(零值模式)、波峰法(峰值模式)、跨步電壓法。　　

　　跨步電壓法：通過“A”字架可以探測出直埋電纜的對地故障及外皮破損故障。將“A”字架連接到接收機，接收機通過接收“A”字架探測到發射機發出的由故障點溢出的泄漏信號，可以很方便的定位直埋電纜對地及外皮破損故障。

　　地埋電纜故障發生后，一般先通過測絕緣電阻等方法，初步判斷出故障的性質;然后根據地埋電纜故障類型，采用合適的測距方法，初步測出故障的距離位置;然后沿著地埋電纜走向在此位置前后仔細探測定點，直到找出精準的故障點位置，從而實現地埋電纜故障維修。

　　1、分析判斷法

　　針對出現的地埋線故障，一般先要了解故障產生相關情況，然后進行綜合分析，找出故障發生原因，然后有針對性地查找排除。例如，找知情的當事人如施工人員，電線用戶，以及其它相關人員，詳細了解情況，往往可能以較小的代價在短時間內排除故障。分析判斷的優點是簡便易行，不需要復雜的儀器，對有些故障能夠及時排除。其缺點為：大部分故障往往難以找出故障產生的確切原因，因此，用此種方法難以快速排除。對于埋線長度上百米的地埋線，在無儀器情況下，靠人為分析判斷查找故障，有時開挖十幾處，費時十幾天也難以找出故障點，并且有時還會對同一溝內其它電線造成損傷，發生新故障。這種方法一般不單獨使用，而是與其它儀器檢測方法配合使用。

　　2、用簡易接地故障檢測儀測試故障

　　目前市售的許多品牌接地故障測試儀，其工作原理和測試方法大同小異。其工作原理為：給接地電線施加一固定電壓信號，在接地點周圍地面就形成電場，離故障點越近，相同距離間電位差越大，反之亦然。根據這一原理，就能找到接地故障點。這類測試儀器市場售價幾百元-幾千元，對接地電阻很小的地埋線故障能夠達到測試目的。據了解。由于成本低廉、許多農電部門購買了此類儀器。但用這種儀器檢測地埋線故障，其局限性也非常大。因為地埋線故障中，故障點處接地電阻非常高，通常阻值較低的為幾十千歐，阻值高的達幾兆甚至幾百兆歐。因此，用該類儀器排除故障效率較低，誤判率較高，難以達到快速、準確地排除故障目的。
