鉗形接地電阻測試儀雙鉗法測量

　　一、測量原理

　　鉗形接地電阻測試儀雙鉗法優點在于：一是操作簡單。可以在不斷開待測設備電源，在其正常工作時進行測試，不必插入測量探頭，也不必將被測電極分開，只需要雙鉗夾著接地導體就可以測出其接地電阻。二是精度高。其精度可以達到0.01Ω。三是抗干擾能力強。可以濾出各種工頻諧波。四是可以作為打地樁方式的補充。在很多條件下(如房屋密集或鋪滿水泥的地區)，很難甚至不可能采用打樁的方式對接地電阻的測量，使用雙鉗口測試原理，可以不用打接地樁進行測量。該測量原理的的不足是：不能夠直接對單點接地系統的測量。在單點接地系統中應慎用鉗形地阻表。

　　其測量原理簡述如下：本儀表配有兩個鉗口：電壓鉗和電流鉗。

　　如圖所示，電壓鉗在被測回路中激勵出一個感應電勢E，并在被測回路產生電流I，儀表通過電流鉗可以測得I值。通過對E、I的測量，由歐姆定律：R=E/I，即可求得R的值。

圖 測量原理

　　二、按鍵功能

　　本機共設七個按鍵，具體功能如下：

　　“電源”：電源開關鍵;在開機后，5分鐘不做任何操作會自動關機。

　　“雙鉗法▲”：在多點接地的接地網中，用這種方式進行測試;另外，在其它功能時，此鍵為向上光標或增加鍵。

　　“地樁法▼”：按此鍵采用打輔助地樁的方式測量接地電阻，另外，在其它功能時，此鍵為向下光標或減小鍵。

　　“”：光標左移鍵。

　　“”：光標右移鍵。

　　“測試”：在雙鉗法或地樁法測量時，按此鍵開始測量。

　　“確認”：按此鍵進入選定的功能。

　　1.雙鉗法/地樁法雙重測量方式：

　　適合任意接地場所，多點或單點接地，都可正常測試;

　　2.抗干擾能力強：

　　自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波干擾電流，即使在500KV變電站環境下，也能精確測量;

　　3.測量范圍廣、分辨率高：

　　量程從0.01Ω～200Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量;

　　4.大鉗口設計：

　　鉗口直徑50mm(標準配置)，滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定制;

　　5.大容量數據存儲：

　　可儲存200組測量數據;

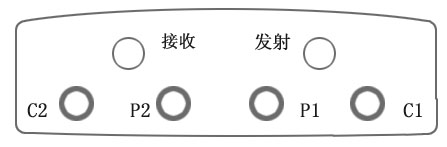

　　三、測試端口(見圖所示)　　

圖 面板接線柱

　　該儀表與外界連接的接口有兩組：雙鉗法使用上部的“接收”和“發射”兩個航插;地樁法使用下部的“C2”、“P2”、“P1”和“C1”四個插孔。

　　充電插孔位于儀器的左下方，當儀表顯示屏左上角的電量指示變低時，請用本公司配套的地阻儀專用充電器進行充電。該充電器為智能充電器，當電池充滿時，即充電器指示燈熄滅時，自動停止對電池進行充電，有效防止電池過充。

　　注意：儀表長期不用時，應定期對電池進行充電(如兩個月)，避免電池過度放電而損壞。用普通電池時切勿充電。
