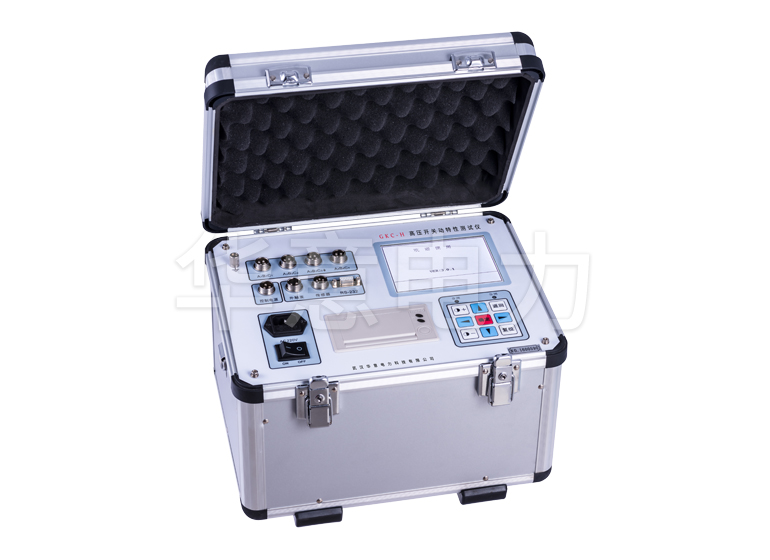

高壓開關動特性測試儀低電壓試驗操作

　　在主界面上按“低電壓試驗”按鈕，可以進入低電壓試驗界面。

　　低電壓試驗操作類似常規(guī)試驗，低電壓試驗的同步方式只能選“內同步”方式。

　　設置高壓開關動特性測試儀試驗參數，按“設置”按鈕，可以修改“試驗參數”區(qū)域中的試驗參數。

　　試驗類型：自動合閘試驗，自動分閘試驗，30%額定電壓分閘試驗，65%額定電壓分閘試驗，80%額定電壓合閘試驗，85%額定電壓合閘試驗，110%額定電壓合閘試驗，110%額定電壓分閘試驗，120%額定電壓合閘試驗，120%額定電壓分閘試驗。

　　電壓起始：30-300V。自動合閘試驗和自動分閘試驗的電壓起始。

　　T電壓步進：0-300V。自動合閘試驗和自動分閘試驗的電壓步進。

　　自動合閘試驗和自動分閘試驗，首先根據起始電壓進行合閘(分閘)，約一秒鐘檢驗參考通道的狀態(tài)，如果開關已經動作，試驗完成。如果開關未動作，再根據電壓步進升壓進行合閘(分閘)，直到開關動作或超過300V，試驗完成。

　　高壓開關動特性測試儀后五種試驗方式，都是根據額定電壓的百分比來的。首先升壓到百分比的額定電壓，然后進行合閘(分閘)的，約一秒后試驗結束，人為判斷開關是否動作。
