變頻串聯諧振試驗裝置常見故障排查
發布時間：2021-12-26 18:55:59
瀏覽次數：3417
變頻串聯諧振試驗裝置常見故障排查

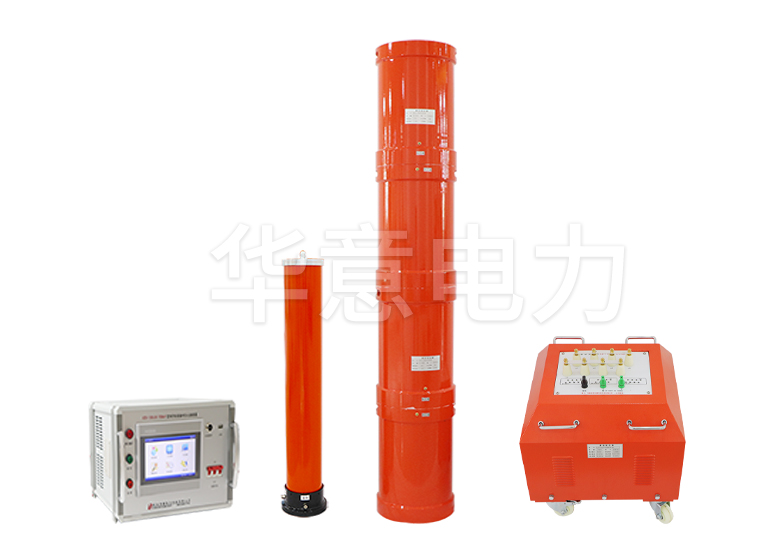

變頻串聯諧振裝置由于各個廠商的品控差異，有些使用之后就會出現無法升壓，找不到諧振點的情況，無法升壓排除外部原因之外就是測試儀本身的問題， 主要體現在電抗器線圈熔斷，我們可以采取最簡單的方法排查，即自身諧振，由于變頻串聯諧振具有寬限的頻帶范圍（30~300Hz），如果沒有特殊的設計要求，它自身的容抗與感抗是滿足諧振條件的，將所有的電抗器串聯，在操作模式上選擇自動試驗即可，在顯示窗口觀察一次電壓的變化，如果在頻率范圍內沒有發生升壓的情況，此時就可以將故障的原因定位到電抗器。
電抗器的是否有故障排除也很簡單，用萬用表測量上下兩端口的電阻值，完整的線圈是有一定的線阻，線阻的大小與電抗器的容量有關系，排除時不用在意線阻的大小，只要有阻值就行，當然也可以與其他電抗器對比，當線圈發生熔斷的情況，那么兩邊的阻值是無窮大。
