串聯諧振原理
發布時間：2022-01-03 16:51:32
瀏覽次數：4083
本篇華意電力將和大家討論串聯諧振原理，并分析串聯諧振現象的一些特征，探索串聯諧振現象的一些基本規律，以便在應用中能更自如的使用串聯諧振和分析在試驗過程中發生的一些現象。

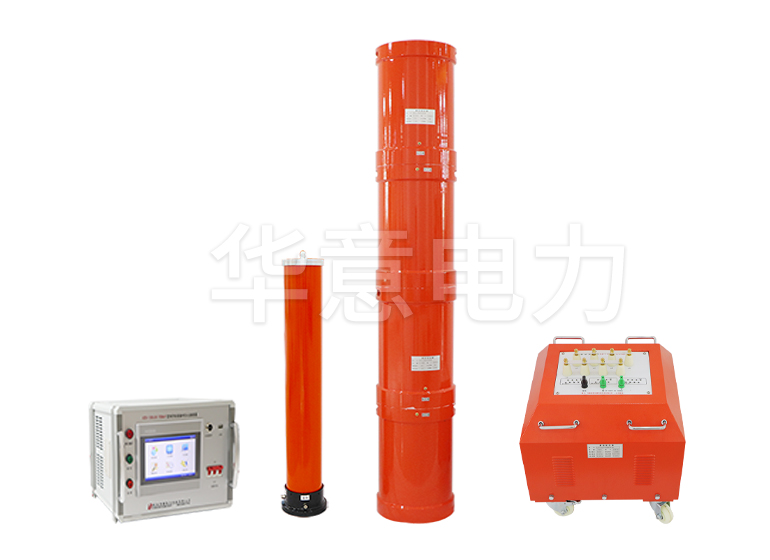

串聯諧振的產生

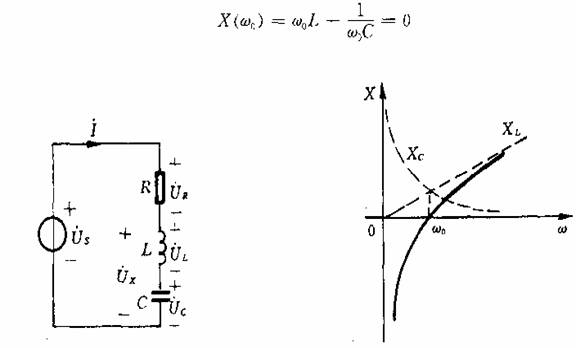

諧振是由R、L、C元件組成的電路在一定條件下發生的一種特殊現象。首先，我們來分析R、L、C串聯電路發生諧振的條件和諧振時電路的特性。圖1所示R、L、C串聯電路，在正弦電壓U作用下，其復阻抗：
式中電抗X＝XL—Xc是角頻率ω的函數，X隨ω變化的情況如圖2所示。當ω從零開始向∞變化時，X從﹣∞向﹢∞變化，在ω＜ω0時、X＜0，電路為容性；在ω＞ω0時，X＞0，電路為感性；在ω＝ω0時
此時電路阻抗Z(ω0)＝R為純電阻。電壓和電流同相，我們將電路此時的工作狀態稱為諧振。由于這種諧振發生在R、L、C串聯電路中，所以又稱為串聯諧振。式1就是串聯電路發生諧振的條件。由此式可求得諧振角頻率ω0如下：
諧振頻率為
由此可知，串聯電路的諧振頻率是由電路自身參數L、C決定的．與外部條件無關，故又稱電路的固有頻率。當電源頻率一定時，可以調節電路參數L或C，使電路固有頻率與電源頻率一致而發生諧振；在電路參數一定時，可以改變電源頻率使之與電路固有頻率一致而發生諧振。
