高壓閃絡法介紹

高壓閃絡法分為兩種：

第一：直流高壓閃絡法（簡稱直閃法）

當故障電阻極高，尚未形成穩定電阻通道之前，可利用逐步升高的直流電壓施于被測電纜。至一定電壓值后故障點首選被擊穿，形成閃絡，利用閃絡電弧對所加入電壓形成短路反射，反射回波在輸入端被高阻源形成開路反射。這樣電壓在輸入端和故障點之間將多次反射，直至能量消耗殆盡為止。測試原理線路圖如圖2所示，線路的反射波形如圖3所示。

故障點距離：

其中：T＝t2－t1＝t2－t1＝t2－t1＝……

理論波形為徒峻的矩形波，因反射的不完全和線路損耗使實際波形幅度減小和前后變圓滑。

第二、沖擊高壓閃絡法（簡稱沖閃法）

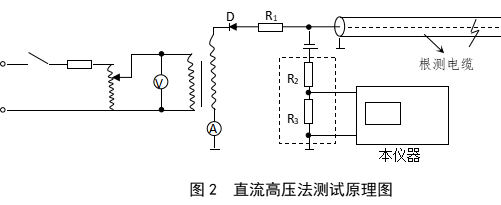

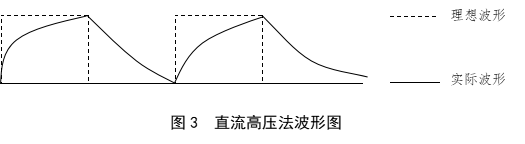

當故障電阻降低，形成穩定電阻通道后，因設備容量所限，直流高壓加不上去，此時需改用沖擊電壓測試。直流高壓經球間隙對電纜充電直至擊穿，仍用其形成的閃絡電弧產生短路反射。在電纜輸入端需加測量電感L以讀取回波。其原理線路見圖4所示，電波在故障點被短路反射，在輸入端被L反射，在其間將形成多次反射。因電感L的自感現象，開始由于L的阻流作用呈現開路反射，隨著電流的增加經一定時間后呈現短路反射。而整個線路又由電容C和電感L又組成一個L—C放電的大過程。因此，在線路輸入端所呈現的波過程是一個近于衰減的余弦曲線上迭加著快速的脈沖多次反射波，如圖5所示。從反射波的間隔可求出故障的距離。

故障距離　　　　

T+ΔT≥T　　其中ΔT為放電延遲時間。

高壓閃絡法也叫沖閃法是查找電纜故障位置比較直觀的一種測試原理，非常實用，可對高壓電纜的高阻故障類型進行準確的定位，它的組成結構是由電纜故障測試儀、脈沖電容器，電壓保護球系，油浸式試驗變壓器、控制箱和聲磁同步采樣器組成。

 武漢華意電力目前主推的高壓電源是集成式一體機，減小操作的復雜度，小巧輕便，方便攜帶和現場移動。

 接線方法

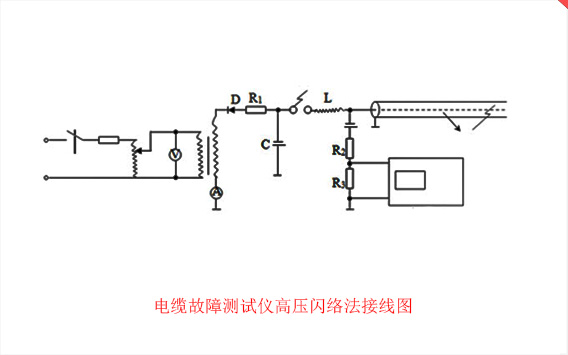

接線方法看著復雜，如果能從原理上理解接線的目的，就比較簡單而且容易記住，具體方法如下圖所示：

圖中：

D是外置二極管；

R限流電阻；

C是脈沖電容；

L是放電球系。

注意，現在的油浸式試驗變壓器將二極管內置在高壓套管中，替代的是短路桿，當短路桿斷開時輸出直流電壓，短路桿短接時輸出交流電壓。

其次，脈沖電容沒有正負極的區分，脈沖電容一端接高壓電壓，另一端接地，防止跨步電壓的影響，建議用戶所有接地遵循一點接地。

接線注意問題

接地線要接好并且牢靠，不良的接地會造成脈沖電容的反向沖擊電壓帶到控制箱的機殼上，造成觸電。

其次，脈沖電容的兩個接線柱是其中一端是接高壓，另一端是經過放電球間隙引出到被測電纜上，不要直接接到電纜上，造成短路容易燒毀控制箱和油浸式變壓器的高壓線包。

測試結束后，先關閉電源，在放電，一定要先放電在拆線，脈沖電容的儲能電流可達幾百安，一旦遭到電擊有可能涉及生命安全，放電時，應先加限流電阻R限制放電，待電容器上電壓降低后，再直接對地放電。
