電流互感器校準過程中容易出錯的幾個問題：

　　由于電流互感器測量精度高，測量接線復雜，工頻基波測量，環境干擾很大。因此，計量部門往往每臺設備都是合格的，但組合后的數據差異較大。

　　互感器校驗儀的精度實際上并不是儀器最重要的指標。在變壓器檢定規程中，要求整個電路引起的試驗誤差不超過被測變壓器水平的20%。事實上，校準是必需的。儀器在實際工作中顯示的數據必須真實可靠。

　　1.電流互感器校驗儀選頻濾波性能

　　變壓器驗證是對基波的測量。由于標準互感器和被測互感器二次電流的誤差電流波形的二次和三次失真非常大（高達500%），并且受到高頻干擾的調制，因此校準器必須具有良好的頻率-選擇性濾波性能、分離基波和測量。

　　產生失真的因素非常復雜。在沒有飽和鐵芯的低精度（小于0.5級）變壓器試驗中，一般失真在10%左右，影響不明顯。國標要求校準器諧波衰減32dB以上，足以滿足使用。但在測試高精度或鐵芯飽和的變壓器時，該指標偏低。

　　2.引入校驗儀負載，匹配標準變壓器

　　校驗儀給被測變壓器帶來的附加負載和校驗儀給標準變壓器帶來的負載在國內都有嚴格的規定。國內測量驗證沒有檢測到這些指標，而且大部分廠家不給出指標。但它們是不同單位測試數據不同的主要原因之一。

　　3.線負載

　　負載Z制造時，為連接線預留0.06歐電阻（個別為0.05歐）。因此，測試要求圖中A、B、C三根導線的電阻之和為0.06歐姆。小額定負載（10VA）電流互感器檢測時，該線的電阻對數據影響很大。

　　4.電壓互感器負載引出點錯誤

　　校驗儀的負載線和電壓采樣線應分別從互感器端子引出。如果使用同一條線路，則會由于線路上的電壓降而引入測試錯誤。

　　5.接線不規范誤差

　　隨著對檢測技術研究的不斷深入，儀表廠家紛紛開發出新的標準互感器。新標準有很多優點，比如兩級電流互感器，可以克服標準互感器和校準器之間的負載匹配問題。如果使用的單元仍然按照 1950 年代接線，使用過程中可能會出現了更大的錯誤。

　　6. 地線

　　由于是工頻測量，空間電磁場和浮地電位對測量的影響較大。在測試中，地線起著重要的作用。電線必須按照規定正確接地。在 0.05 以上的測試或施加一次高電壓時，這一點很重要。

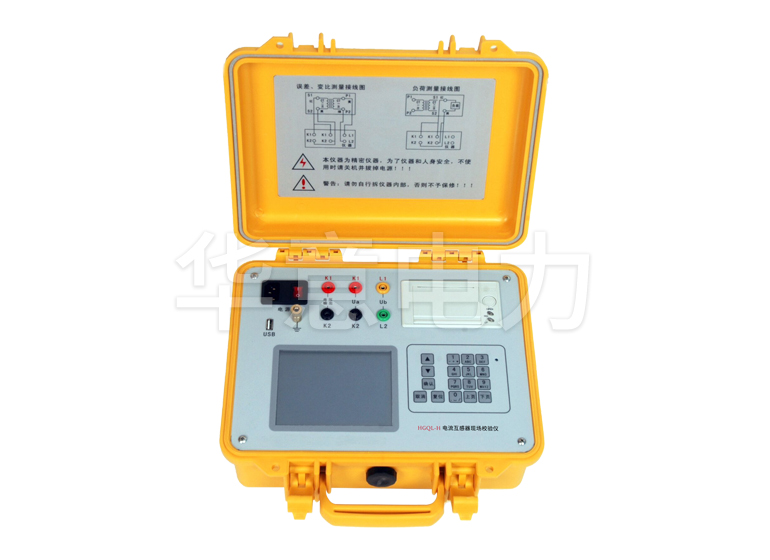

        以上就是華意電力對于電流互感器現場校驗儀的介紹，如果您還有什么想要了解，歡迎在線活來電咨詢，我司有專業的技術工程師為您免費答疑解惑
