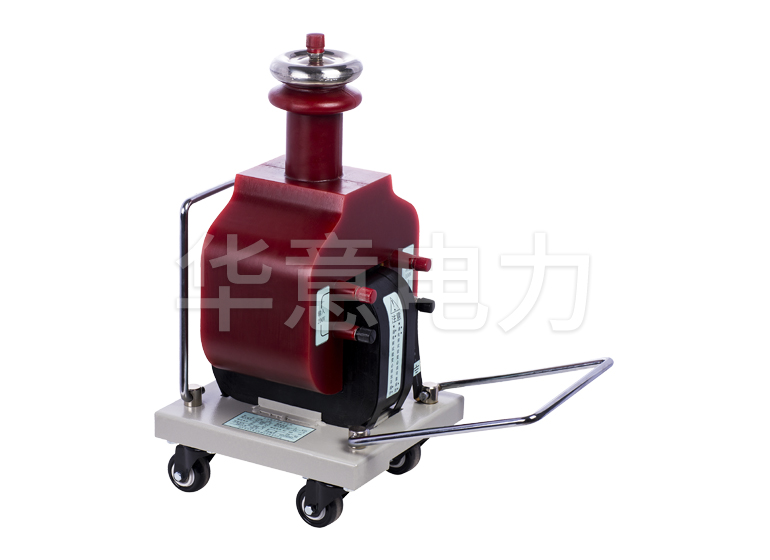

干式試驗變壓器負載損耗試驗
發布時間：2022-04-11 09:30:09
瀏覽次數：4223
干式試驗變壓器負載損耗試驗
1、定義
負載損耗U是當電流通過變壓器繞組一側的短路處和施加在繞組另一側的電壓時測得的損耗。
2、分類
2.1 直流電阻損耗
2.2 附加損失
繞組中的渦流損耗
繞組中并聯導線的不平衡電流損耗
鐵芯的額外損耗
夾子等結構部件的額外損失。
3、短路阻抗
將額定頻率和正弦波額定電流通過變壓器的一個繞組，另一繞組的短路阻抗稱為變壓器的短路阻抗，一般以相對于某一基準的百分比表示阻抗。在變壓器的負載測試中，同時測量變壓器的負載損耗和變壓器的短路阻抗。
4、短路阻抗
在額定頻率和參考溫度下，下一組繞組中的一個繞組端子之間的等效串聯阻抗 Z=R+jx。確定此值后，另一個繞組的端子短路，其他繞組（如果有）開路。
對于三相變壓器，它表示為每相的阻抗（等效星形連接）。對于帶抽頭繞組的變壓器，指指定抽頭位置的主抽頭。
5、零序阻抗（三相繞組）
三相星形或鋸齒形連接繞組在額定頻率下連接在一起的線路端子和中性點端子的阻抗，以歐姆/相表示。
注意：由于零序阻抗還取決于其他繞組的連接方式和負載，所以零序阻抗可以有多個值。
零序阻抗會隨電流和溫度而變化，尤其是在沒有任何三角形連接繞組的變壓器中。零序阻抗也可以用與（正序）短路阻抗相同的方式表示為一個相對值。
