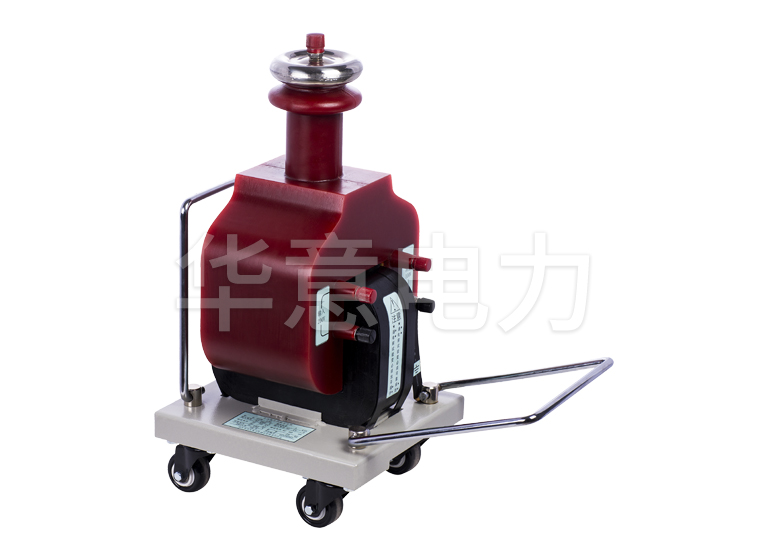

干式試驗變壓器繞組直流電阻測量

發布時間:2022-04-13 23:51:12 瀏覽次數:4697

  干式試驗變壓器繞組直流電阻測量


  一、繞組直流電阻測量的目的


  1.1 繞組線連接處的焊接或機械連接是否良好,有無焊接或連接不良


  1.2 引出線與外殼、引出線與分接開關的連接是否良好


  1.3 引線與引線之間的焊接或機械連接是否良好


  1.4 電線規格及電阻率是否符合要求


  1.5 各相繞組的電阻是否平衡?


  1.6 變壓器繞組的溫升是根據溫升試驗前繞組的冷阻和溫升試驗后端口電源的瞬時熱阻計算的,所以溫升試驗需要測量阻值。


  二、測量條件


  2.1 應記錄被測繞組的溫度和繞組端子間的電阻,測量應采用直流


  2.2 測量中應注意盡量減少自感效應的影響


  2.3 測錢,變壓器在恒溫環境下靜止的時間不應少于3h


  2.4 繞組溫度應與繞組電阻同時測量


  三、檢驗標準


  對于1.6MVA以下的變壓器,相間差值一般應不大于三相平均值的4%,線間差值一般應不大于三相平均值的2%


  四、測量結果的計算


  4.1 R0=Rm*(235+T1)/(235+T2) 銅235 鋁225


  4.2 線間電阻換算 △接 Y接


  五、測量時的注意事項


  5.1 用于測量直流電阻的電流應為額定電流的2%-10%,不超過額定電流的20%,避免電流引起繞組發熱溫度引起的誤差。


  5.2 當直流電路中有電流I時,變壓器鐵心磁場在斷開時會產生高壓,可能危及人身安全,損壞儀器。因此,需要使用放電電路,使電流從 I 緩慢流過電阻上的損耗。一個小時后斷開線路。


  華意電力提醒分析時,每次所側電阻值都必須換算到同一溫度下進行比較,若比較結果中直流電阻雖未超過標準,但每次量的數值都有所增加,也應引起足夠的重視。如變壓器中性點無引出線時,三相線電阻不平衡值超過2%時,則需將線電阻換算成相電阻,以便找出缺陷
