接地電阻測試儀土壤電阻率測試介紹

發布時間:2022-04-20 15:39:00 瀏覽次數:4512

  土壤電阻率隨以下因素變化很大:


  1.地面類型


  2.分層


  3.水分含量; 隨著水分含量的增加,電阻率可能會迅速下降


  4.溫度


  5.溶解鹽的化學成分和濃度。


  6.存在金屬和混凝土管道、儲罐、大板。


  7.地形


  如果在測試之前沒有進行充分的調查,或者測試沒有正確進行,結果可能是不正確的或具有誤導性的。為了克服這些問題,建議采用以下數據收集和測試指南:


  初始研究階段需要提供足夠的背景,在此基礎上確定測試程序,并據此解釋結果。


  與附近金屬結構以及該地區的地質、地理和氣象性質有關的數據非常有用。例如,關于地層類型和厚度的地質數據將指示上層的保水特性以及由于含水量而預期的電阻率變化。


  通過將新的降雨數據與該位置的季節平均值、最小值和最大值進行匹配,可以確定結果是否準確。


  測試方法 在選擇測試類型時,需要考慮最大探頭深度、所需電纜長度、測量技術的效率、成本和數據解釋的難易程度等因素。


  注意:隨著地表以下距離的增加,溫度和水分含量都變得更加穩定。因此,要全年運行,接地系統應盡可能深地固定。


  以下是土壤電阻率測試期間通常執行的步驟:


  測試方法


  選擇測試時需要考慮的因素,例如最大探頭深度、所需電纜長度、測量技術的效率、成本(由時間和測量人員的規模決定)和數據解釋的難易程度類型。三種常見的測試類型是


  Wenner 陣列:Wenner 陣列從操作角度來看效率最低。它需要最長的電纜布局、最大的電極分布,并且對于大間距,每個電極需要一個人才能在合理的時間內完成調查。由于每次分析后所有 4 個電極都會移動,因此 Wenner 陣列最容易受到橫向變化的影響。


  斯倫貝謝陣列:斯倫貝謝陣列大量使用人力,內電極每次移動,外電極移動四到五次。電極移位次數的減少也減少了橫向變化對最終結果的影響。當接觸電阻成為問題時,通過使用斯倫貝謝陣列的互易定理可以節省大量時間。


  從動桿法:從動桿法(或三針法或電位下降法)通常適用于傳輸線結構接地或地形困難區域等情況,因為:可以實現淺穿透在實際情況下,非常局部的測量區域,以及在兩層土壤條件下遇到的不準確性。


  遍歷位置。


  土壤電阻率可以從一個位置到另一個位置和一個位置的深度有很大差異,單個土壤電阻率量通常是不夠的。為了更好地了解土壤電阻率差異,明智的做法是進行徹底的調查。導線測量成本低廉,并且很容易發現某個位置的土壤電阻率差異,并且在嘗試獲得必要的電阻值時可以在勞動力和材料方面節省大量資金。


  間距范圍。


  確定的間距限制涉及精確接近的探針間距,即小于 1m,這是找出上層電阻率所必需的,用于量化觸摸和跨步電壓。更大的間距用于量化電網阻抗和遠程電壓梯度。大間距的計算通常會帶來重大問題,如果底層電阻率較大,即 ρ2 > ρ1,則它們至關重要。在這種情況下,如果由于間距不足而無法測量 ρ2 的實際值,則會引入相當大的誤差。


  實用測試建議。


  已經發現,在測試時需要特別小心:


  消除由于與電源線平行的引線而導致的相互耦合或干擾。


  確保儀器和設置足夠


  進行操作檢查以確保準確性


  降低接觸電阻


  指導工作人員在顯示急劇變化的區域使用更精細的測試間距


  在測試期間立即繪制測試結果以識別此類問題區域


  土壤電阻率測試是如何進行的?


  該測試要求用戶將四個等距的輔助探頭放入大地以確定實際的土壤電阻,通常以歐姆-厘米或歐姆-米為單位。該測試必須在整個區域進行,以確定所有位置的土壤值。該測試以 5 到 40 英尺的不同間距進行,以確定不同深度的電阻值。這些知識將有助于設計和實施正確的地面系統,以滿足特定的現場要求。以下是測量土壤電阻率的步驟:


  4根測試棒以直線均勻分開放置,并錘入地面進行審查,深度不大于相鄰棒之間距離的二十分之一。

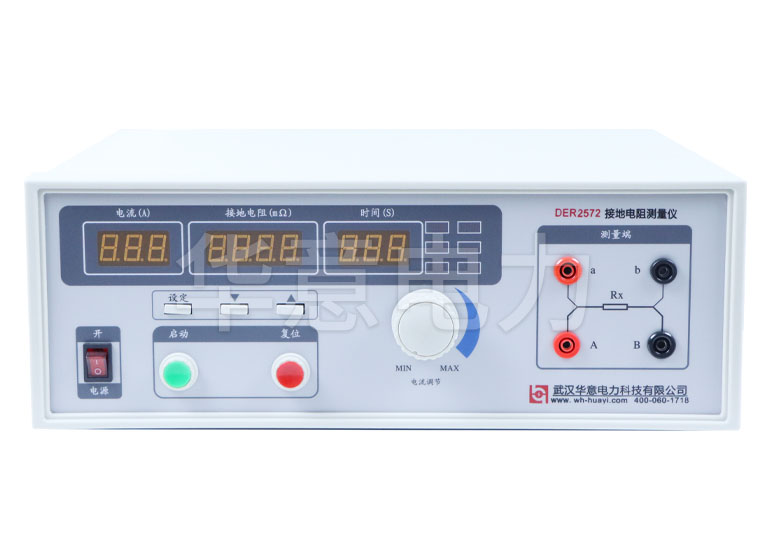

  接地電阻測試儀連接到這四個樁。


  然后選擇并執行測試儀上的直流測試選項,并記錄電阻值 R。


  然后使用以下公式計算出土壤電阻率水平 r(以 ohms/cm 為單位):


  r = 2 ρaR


  其中: R = 電阻值(歐姆),a = 測試樁的間距,以米為單位。


       以上就是華意電力對接地電阻測試儀土壤電阻率測試的介紹,如果您還有更多想要了解的,歡迎在線或來電咨詢。
