為什么萬用表不能測試變壓器的直流電阻

發布時間:2022-05-18 17:08:23 瀏覽次數:7935

  由于電力變壓器初級和次級繞組的直流電阻很小,指針式和數字萬用表的測量精度不夠,電阻表不能準確測量變壓器線圈電阻的低阻值。由于指針式萬用表的電阻范圍有限,一般在儀表中心電阻的0.1-10倍之間。變壓器的內阻可能很小。例如,小型降壓變壓器次級線圈的電阻小于1歐姆。這時用指針萬用表測量Rx1檔位,將中心電阻設置為15,有效。最小測量電阻為 1.5Ω。對于小于1Ω的線圈電阻,無法準確讀取數據。


  萬用表直流電阻測量范圍


  1、測量電源變壓器輸出功率在5W以下,選擇Rxk開關,一般直流電阻在1~2kΩ之間。


  2、電源變壓器的輸出功率為10W至100W,直流電阻為幾百歐。測量時選擇 Rx100。


  3、輸出功率大于100W,直流電阻在幾十到幾百歐之間,可以用Rx10開關量測。


  4、簡而言之,電源變壓器的直流電阻與輸出功率成反比,即輸出功率越小,直流電阻值越大,反之亦然。


  那么常規變壓應該用什么設備來檢測呢?

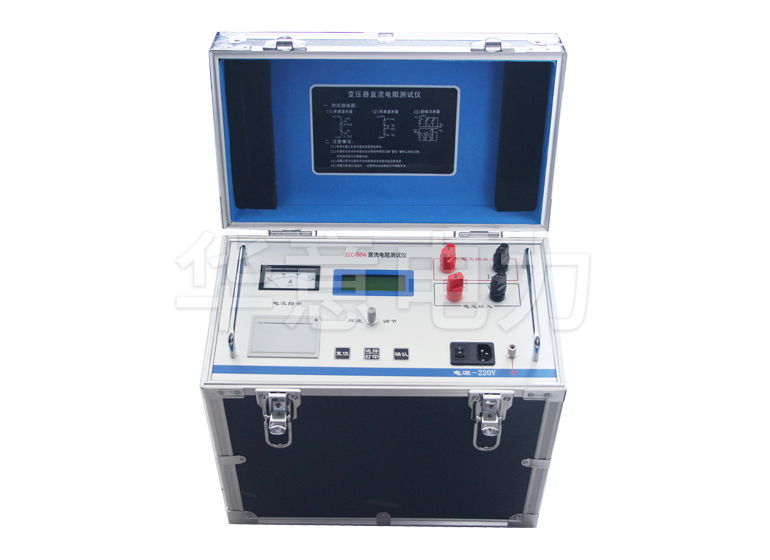

  用直流電阻測試儀,直流電阻測試儀的測量范圍用直流電阻測試儀對電力變壓器繞組的直流電阻進行測試是一種非常常見的測試。根據電流大小的不同,直流電阻測試儀在確定規格型號時,將電流大小寫在產品名稱中是非常直觀的,如:1A、3A、10A直流電阻測試儀。


  測量變壓器的直流電阻時,直流電阻表的電流既不能太大也不能太小。選用的原則是盡量使鐵芯飽和,不因通過電流引起繞組發熱而改變電阻發生器。


  由于現代變壓器使用的電工鋼片質量比過去高很多,變壓器的空載電流迅速下降。通常用變壓器額定電流的2%~10%來測量變壓器的直流電阻,可以使鐵芯飽和,較小的百分比用于大容量的變壓器,較大的百分比用于小容量的變壓器.


  當額定電壓的交流空載電流通過變壓器繞組時,鐵芯中會有一個額定磁通密度Bn,此時鐵芯的磁導率μ會比較低。測量直流電阻時,需要使鐵芯內的磁密度大于Bn,使鐵芯電導率μ變低,以減小電路的時間常數和反電動勢dLi/dt,縮短穩定時間。


  因此,測量直流電阻時的直流電流至少應為


  I=k√2i0In÷100


  其中 k——常數>1 i0——


  交流額定頻率,額定電壓下的空載電流百分比值(%)


  In——The被測繞組額定電流(A)


  式中,常數√2是直流電流與交流電流等效的大小。當因子k大于1時,鐵芯中的磁密度大于Bn,在測量直流電阻時降低了鐵芯的磁導率μ。


  當變壓器繞組為星形 (Y) 連接時,線電流等于相電流。由上式可以得出,測量直流電阻時應施加的電流為


  IY=1.41 ki0In÷100


  當變壓器繞組呈三角形(D)連接時,可變空載電流線電流為相電流的√3倍,測量直流電阻時的直流電流按1/3和2/之比計算3的總電流分布。因此,測量直流電阻應采用的電流為


  ID=1.41×3/2÷1/√3 ki0In×100=1.22 ki0In÷100


  當k為3~10時,即測量直流電阻時的勵磁安匝為空載電流安匝的3~10倍時,可以使鐵芯中的磁密度大于Bn,接近飽和,即測量直流電阻時取直流電阻。電流等于額定電流的2% - 10%。如果測量時直流電流過大,測量時間過長,由于繞組加熱溫度的升高,電阻會發生變化,從而增加測量誤差。
