如何測量電力電流互感器的極性

發布時間:2022-05-22 22:52:32 瀏覽次數:4573

  如何測量電力電流互感器的極性


        1.直流法


  使用1.5~3V的干電池,其正極接變壓器初級線圈L1,L2接負極。變壓器二次側K1接毫安表正極,負極接K2。連接好電線后,將 K 連接到毫安表。指針為正偏,毫安表指針打開后為負偏,說明變壓器接電池正極的端子和接毫安表正極的端子極性相同,即L1和K1同極性,即互感。該器件為減法極性。如果指針擺動與上述相反,則為正極性。


  2.通訊方式


  用導線將電源電流互感器的初級和次級線圈的L2和次級側K2連接起來,在次級側施加1~5V(范圍較小)的交流電壓,測量U2和U3的電壓用電壓表低于 10V。如果 U3=U1-U2,則該值為負極性。U3=U1 U2 為正極性。


  注意:在測試過程中,盡量使輸入電壓盡可能低,以免電流過大損壞線圈。為使讀數清晰,電壓表應盡量選小。當電流轉換比在 5 以下時,使用交流法測量電流轉換比相對簡單準確。不要用這種方法測量10個以上的變壓器,因為U2的值小于U3和U1的值,電壓表的讀數不容易區分大小,所以在使用過程中很難區分測量,一般不適合用這種方法測量極性。

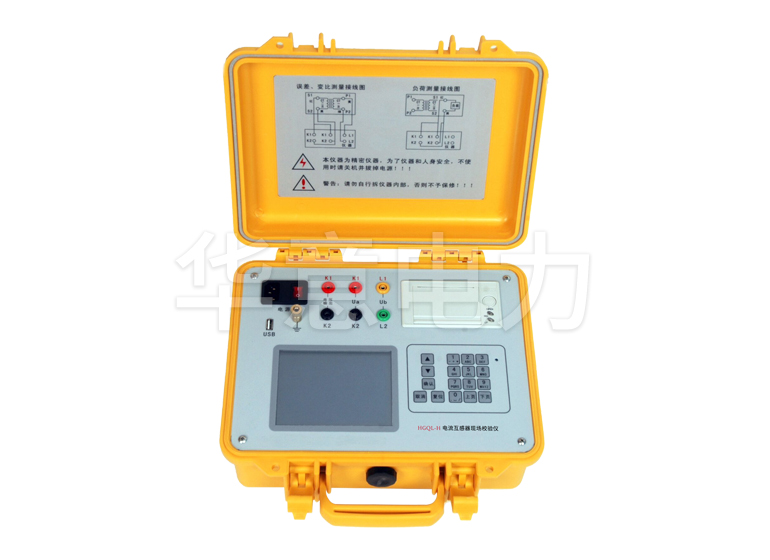

  3.儀器方法


  一般變壓器校驗儀都有極性指示器。在測量電力電流互感器的誤差之前,儀器可以提前檢查極性。若指示燈無指示,則說明被測電力電流互感器極性正確(負極性)。
