如何解決變頻串聯交流諧振測試系統的過壓問題

發布時間:2022-09-01 22:20:34 瀏覽次數:4309

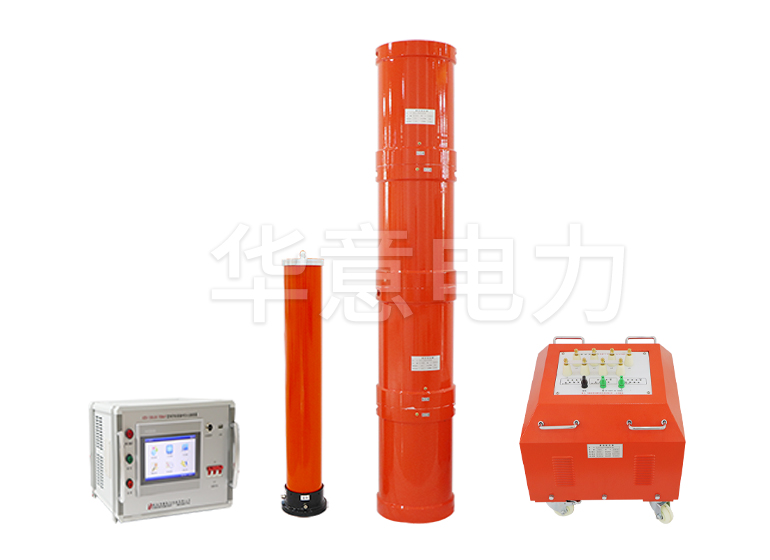

  頻率交流諧振測試系統用于識別電氣設備的絕緣強度。對判斷電氣設備能否投入運行具有決定性意義。也是保證設備絕緣水平、避免絕緣事故的重要手段。由于變頻串聯諧振試驗裝置能充分反映電氣設備在交流電壓下運行的實際情況,能真實有效地發現絕緣缺陷。


  由于變頻串聯諧振驗裝置所采用的諧振原理,使系統回路中某一頻率的電壓與回路中的電容、電抗產生諧振。電容器兩端的電壓達到測試電壓。


  根據以上原理和現場實際測試情況,變頻串聯諧振過電壓一般發生在兩種情況,一種是儀器在尋找諧振點和產生諧振電壓的過程中;另一種是升壓電壓達到測試電壓時。如果是。


  在串聯諧振中找到諧振點并升壓至試驗電壓的情況下,一般在試驗品耐壓不合格或現場環境未發生較大變化的情況下,試驗不會產生過壓保護或其他故障。但由于電網電壓不恒定,電源輸入電壓波動較大,輸出的高壓也有一定的波動性,可能對電壓峰值造成過壓保護。如果電源電壓有波動,可以調整儀器的過壓保護,將過壓保護設置為一個比較高的值。我們一般要求過壓保護設置為電壓保護的1.1-1.2倍。這個時候設置成1.2倍基本沒有問題。


  以上是一個簡單的問題,但設置過壓保護時,電壓波動很難導致過壓發生。一般變頻串聯諧振試驗裝置的過電壓處于儀器的掃頻階段,即尋找諧振點的過程中。用過變頻串聯諧振試驗裝置的人都知道,在尋找變頻串聯諧振試驗裝置的諧振點的過程中,電壓和頻率之間具有相同的拋物線線性關系。默認情況下,系統尋找更高的電壓,即拋物線的頂點,作為諧振點。


       由于諧振原理理論可以使低壓電壓諧振到80倍(由于品質因數等關系一般不超過30倍),所以變頻串聯諧振試驗裝置掃頻所需的電壓一般為20 -50V,勵磁后的電壓一般為幾百伏。通過以上原理我們發現,如果我們需要的測試產品的測試電壓低于系統諧振為諧振點時的電壓,則系統在自動尋找諧振點時可能存在過壓保護。此時,整個變頻串聯諧振試驗裝置無法承受壓力,無法完成試驗。


  這個問題的解決方法也比較麻煩。不是變頻串聯諧振試驗裝置不能產生試驗電壓,而是諧振電壓高于試驗電壓。我們知道系統默認的諧振電壓是拋物線的頂點,也就是說,當拋物線上升到頂點或頂點下降的過程中,會有一個點與測試電壓點一致。我們只需要測試變頻串聯諧振的手動測試,通過手動搜頻找到與所用電壓一致的頻點再進行耐壓,即可解決尋找諧振點過程中的過壓問題。
