油浸式變壓器與干式變壓器的區別
發布時間：2022-09-02 16:56:15
瀏覽次數：6117
油浸式變壓器與干式變壓器的區別
一、油浸式變壓器和干式變壓器的容量
油浸式變壓器的容量一般比干式變壓器大。干式變壓器一般適用于配電，大部分容量在1600kVA以下，電壓在10kV以下，部分電壓等級在35kV以下。然而，油式變壓器可以有所有的容量和電壓等級，無論大小。
二、油浸式變壓器和干式變壓器的外觀

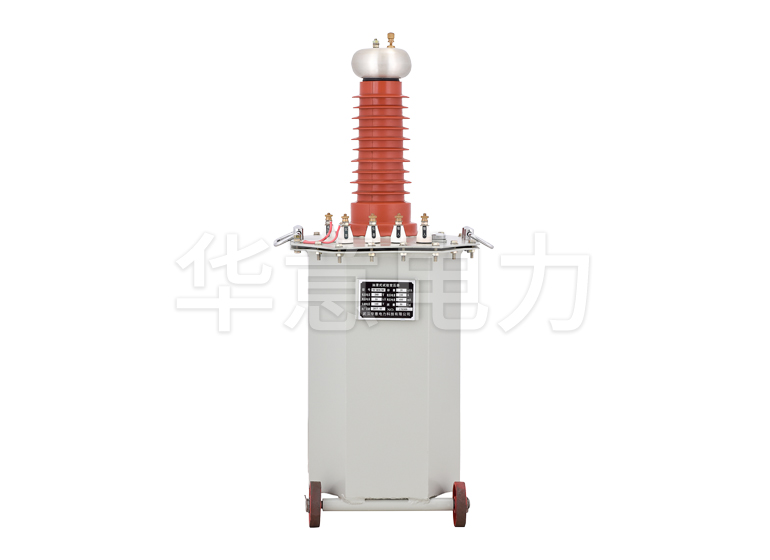

從外觀上看，油浸式變壓器和干式變壓器最大的區別就是有沒有“油”。由于油是液體并且具有流動性，所以油浸式變壓器必須有一個外殼，外殼內部是變壓器油，變壓器的線圈都浸在其中。因此，從外面看不到變壓器的線圈。干式變壓器沒有油，所以沒有外殼，可以直接看到變壓器的線圈。
三、油浸式變壓器和干式變壓器的散熱器
另一個特點是油浸式變壓器上有一個油枕，里面存放著變壓器油；為了便于散熱，即為了便于內部絕緣油的流動散失熱量，在外部設計了一個散熱器，就像一個散熱片。干式變壓器沒有這個散熱器。熱量由變壓器線圈下方的風扇散發，有點像家用空調的室內機。由于防火的需要，油浸式變壓器一般安裝在單獨的室內或室外場所，而干式變壓器必須安裝在室內，一般在低壓配電室，與低壓并排配電柜。
