變壓器繞組變形頻率響應法原理

發布時間:2022-10-16 23:04:15 瀏覽次數:5416

  變壓器是電力系統中主要電氣設備之一,對電力系統的安全運行起著重大的作用。在變壓器的運行過程中,其繞組難免要承受各種各樣的短路電動力的作用,從而引起變壓器不同程度的繞組變形。繞組變形以后的變壓器,其抗短路能力急劇下降,可能在再次承受短路沖擊甚至在正常運行電流的作用下引起變壓器徹底損壞。為避免變壓器缺陷的擴大,按變壓器類設備的檢驗要求,對已承受過短路沖擊的變壓器,必須進行變壓器繞組變形測試。

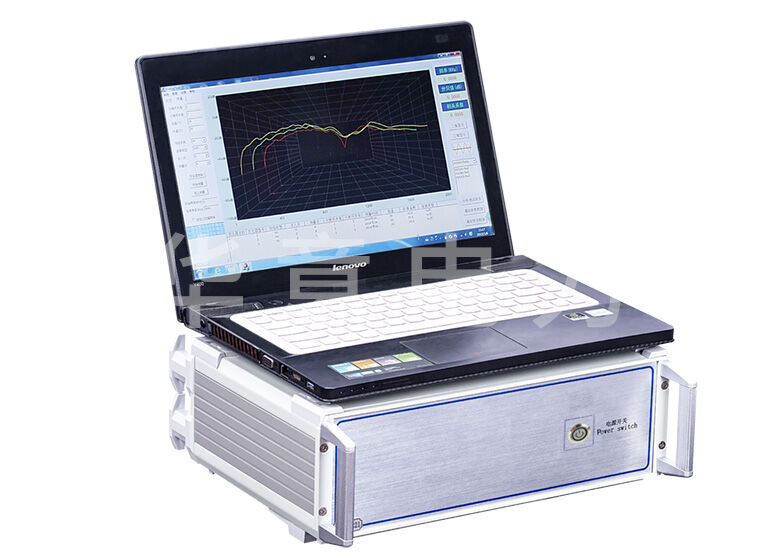

  變壓器繞組變形測試的方法主要有短路阻抗法、頻率響應法。現就以這兩種測量方法的變壓器繞組變形測試儀作進一步的分析和研究。


  頻率響應法原理


  頻率響應法就是用掃描發生器將一組不同頻率的正弦波電壓加到變壓器繞組的一端然后采集繞組兩端的端口特性參數,如輸人、輸出阻抗和電壓、電流傳輸比的頻率響應曲線等,通過分析端口參數的頻率圖譜特性,來判斷繞組的結構特征,如果繞組發生變形,就會使分布電容和電感發生變化,反映到端口參數的頻率圖譜也會發生變化,對于同類型的變壓器繞組,由于繞組結構的類似性,其測得的頻率響應曲線必然有可比性,所以頻率響應法是通過故障前后錄取頻率的響應曲線來判斷變壓器繞組變形程度的。采用有線性掃描和分段掃描兩種技術。


  短路阻抗法原理


  變壓器短路阻抗是當負載阻抗為零時,變壓器內部的等效阻抗、短路阻抗的電抗分量,即短路電抗,就是繞組的漏電抗,漏電抗是由繞組的幾何尺寸所決定的,對于一臺變壓器,當繞組變形、幾何尺寸發生變化時,其短路電抗值也要變化,如果運行中的變壓器受到了短路電流的沖擊,為了檢查其繞組是否變形,可將短路前后的短路電抗值加以比較,如果變化較大,則可認為繞組有顯著變形。


  一般在運行現場對電力變壓器進行低電壓短路阻抗測試,并與銘牌或短路故障前所測值進行比較,就能夠判斷嚴重故障短路電流造成的繞組有無明顯變形。


  以上就是華意電力對變壓器繞組變形頻率響應法原理的介紹,如果您還有其他想要了解的,歡迎在線或來電咨詢,我司有專業的技術經理竭誠為您服務。
