在電力系統中，串聯諧振是用于對電氣設備進行預防性試驗的檢驗裝置，由控制部分，升壓部分和采集三大部分組成，主要用于檢測高電壓、大容量電氣設備的絕緣性能，在由被試對象組成的串聯諧振電路中，串聯諧振試驗裝置根據其試驗技術、規格產生不同的組合方式，與被試品發生諧振條件，從而達到諧振試驗的目的，所以，串聯諧振的容量與被試的容量有著最直接的關系，串聯諧振按照應用場合可分為變電站電氣設備交流耐壓試驗裝置、電纜耐壓試驗裝置、發電機耐壓試驗等等。

　　220kV系統串聯諧振試驗應用介紹

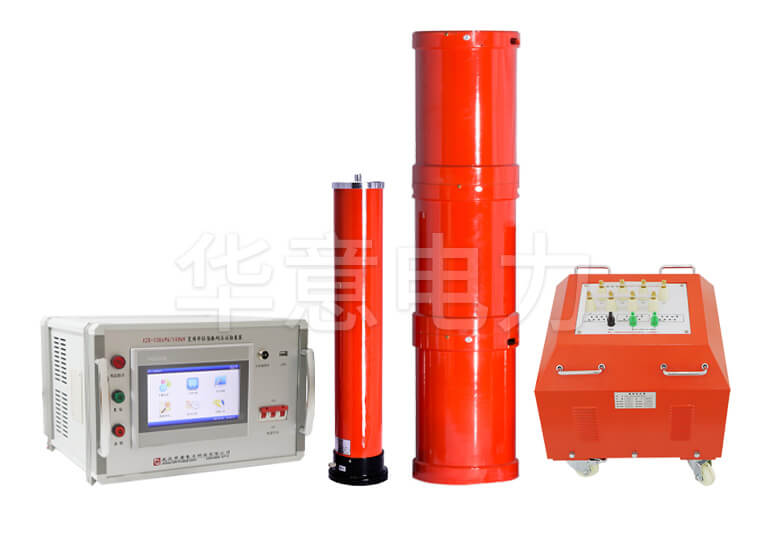

　　在下面介紹過程中，我以540kVA/270kV變頻串聯諧振為例，講一下100000kVA主變的串聯諧振試驗，首先，我們要提一下電力預防性標準，根據文件規定，220kV系統交接試驗中，主變中性點接地交流耐壓的標準值是58kV，中性點不直接接地時，交流耐壓標準值是160kV，關于標準值的算法可點擊諧振電壓計算方法與標準查閱。

　　中性點接地測量方法

　　根據現有的設計容量，中性點接地我們通常指考慮諧振電壓，采用27kV*3節電抗器串聯，勵磁變壓器抽頭選擇中間電壓值，在變壓器主體上將A、B、C和中性點并聯并直接接入串聯諧振裝置測量回路中，低壓側良好接地，最后交叉檢查，做好人防隔離措施，啟動電源，選擇自動試驗，串聯諧振裝置自動查找諧振頻率，自動升電壓和計算時間，直到試驗完成，需要注意的是，實驗時，如果您對諧振頻率有要求，可以通過調節電抗器的配置或者是加補償電容器。

　　中性點不接地測量方法

　　我們以最高電壓160kV為例，540kVA/270kV變頻串聯諧振是由10節電抗器組成，單節電抗器為27kV，最高電壓270kV，測量時可以采用最少6節電抗器串聯的組合方式，激勵變選擇中間抽頭或最大抽頭都行， 變壓器的接線與之前有所不同，只需將A，B，C相并聯接入串聯諧振試驗回路中，低壓側接地即可，接上述方法即可完成。

　　無論是220kV系統還是110kV系統，其測量方法都是一樣，中性點接地與不接地取決于設計要求和變壓器的結構，電壓升到多少耐壓時間要多長，我們最終以客戶要求為準。

　　以上就是華意電力對220kV串聯諧振耐壓裝置的應用的介紹，如果您還有其他想要了解的，歡迎在線或來電咨詢，我司有專業的技術經理竭誠為您服務。
