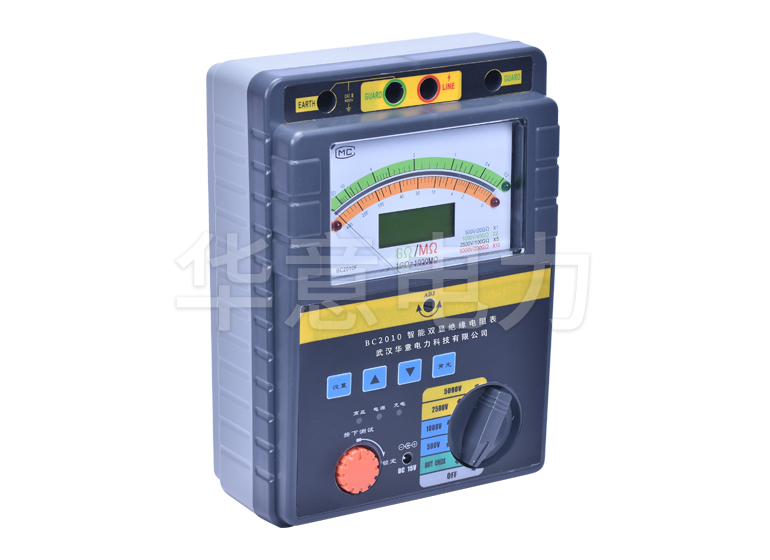

絕緣電阻測試儀主要用于測量大型變壓器、變壓器、發電機、高壓電機、電力電容器、電力電纜、避雷器等設備的絕緣電阻。

　　絕緣電阻測試儀的操作和測試步驟：

　　（1） 應根據設備的電壓水平選擇測試儀。對于10KV-35KV的變壓器，應使用2500伏測試儀。

　　（2） 在測量絕緣電阻之前，應切斷被測設備的電源，并進行短路放電，放電的目的是保護人員和設備的安全，并使測量結果準確；

　　（3） 絕緣電阻測試儀的連接應為兩條絕緣良好的單獨單線（兩種顏色），兩條不要將連接線擰在一起，也不要使連接線接觸地面，以免連接線絕緣不良導致錯誤；

　　（4） 測量前，對絕緣電阻進行開路和短路測試，以檢查絕緣電阻是否處于良好狀態，變壓器是否絕緣。如果電阻測試儀打開兩條連接線并搖動手柄，指針應指向∞ （無限）。此時，如果兩條連接線瞬間短路，指針應指向0，這意味著絕緣電阻處于良好狀態，否則絕緣電阻中存在錯誤；

　　（5） 晃動一次繞組對二次繞組和接地（外殼）絕緣電阻的接線方法：用裸銅線將一次繞組的三相端子lU、lV和1W短路，以便連接到兆歐表的“L”端；用裸銅線將端子N、2U、2V、2W和二次繞組的接地（外殼）短路，然后將它們連接到兆歐表的“E”端；如有必要，為了減少表面泄漏對測量值的影響，可以將裸銅線纏繞在一次側瓷套的瓷裙上幾圈，然后用絕緣線連接到兆歐表的“G”端；

　　（6） 晃動次級繞組對的測量初級繞組和接地（外殼）絕緣電阻的接線方法：用裸銅線將次級繞組的2U、2V、2W和N端子短路。為了連接到兆歐表的“L”端；用裸銅線將一次繞組的三相引線1U、1V、1W和接地（外殼）短路后，將它們連接到高阻表的“E”端；為了減少表面泄漏對測量值的影響，可以將一根裸銅線纏繞在二次側瓷套的瓷裙上幾圈，然后用絕緣線連接到兆歐表的“G”端。

　　（7） 測量時，用一只手按壓絕緣電阻測試儀外殼（以防止絕緣電阻測試儀振動）。當指針指示為0時，立即停止抖動，以免燒壞手表；

　　（8） 測量時，將絕緣電阻測試儀置于水平位置，以約120轉/分鐘的速度轉動發電機的手柄，并在15秒時讀取讀數。取一個數字（R15），在60秒時讀取另一數字（R60），并記錄絕緣數據。
