串聯諧振耐壓試驗裝置的組成與用途

發布時間:2023-02-15 14:31:06 瀏覽次數:2247

目前國家標準將工頻電壓的頻率定義為45Hz-65Hz,但在許多試驗場合,要求交流發電機用50Hz ± 2HZ 交流電進行試驗,因為發電機定子繞組的接地電容較大,目前國內大多數發電機測試裝置都采用諧振變壓器進行測試,但諧振變壓器本身很重,通常為噸級,現場測試非常不方便。針對這一現狀,我司華意電力制造出了發電機調頻調感串聯諧振耐壓裝置,以下就給大家簡單論述一下。

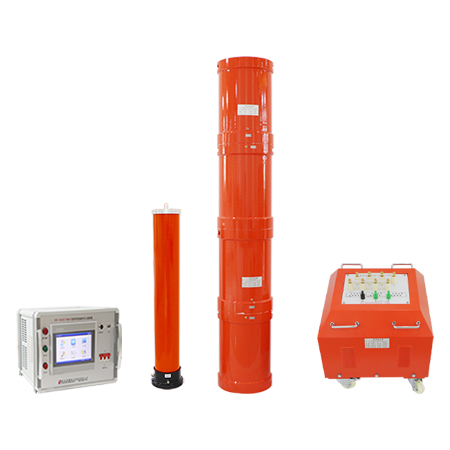

本實用新型串聯諧振裝置是由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成的。電容分壓器連接到測試對象,測量測試對象上的諧振電壓,過壓保護信號的調頻輸出通過激勵變壓器耦合到串聯諧振電路上,以提供串聯諧振激勵電源。裝置整體采用分體式的設計,搬運移動方便,大大減少了勞動力。


該設備裝置用途主要體驗在以下幾個方面:

1、6 kv-500 kv 高壓網絡電纜交流耐壓性能試驗;

2、6kV-500kV變壓器工頻耐壓試驗;

3、測試 GIS 和 SF6開關的耐壓性能;

4、發電機交流耐壓試驗;

5、母線、套管、變壓器等其他電力高壓系統技術設備的交流耐壓試驗;

串聯諧振耐壓試驗裝置操作應注意的問題點:

1、應由高壓試驗專業人員使用;

2、操作管理人員應不少于2人,變頻系列共振試驗裝置的使用,應當嚴格要求遵守本單位高壓試驗的安全生產操作系統程序;

3、接線不能出錯,尤其是接地線不能出錯。不這樣做可能會導致測試儀器的損壞;

4、當電源開啟和歸零無法提升電壓時,請長時間(約10秒)按下復位按鈕,使控制面板指示燈正常,即除“高壓”外沒有其他紅燈亮起,便可正常工作;

5、當電壓大于10V且未調諧時,系統會自動失諧,以防止測試產品被高壓損壞,甚至對操作人員造成傷害;

串聯諧振在電力生涯里是每個老電工都基本會接觸到的電壓耐壓檢測設備,學到認識該檢測裝置是很有必要的一項工作。
