變壓器繞組變形測試儀由哪些器件組成的
發布時間：2023-08-02 14:14:20
瀏覽次數：1742

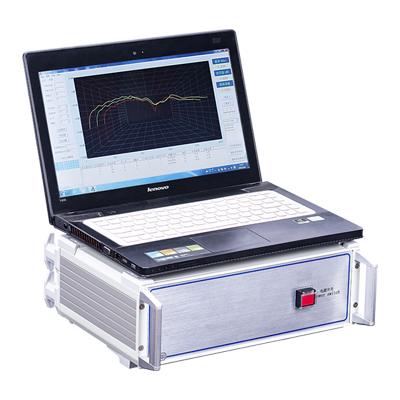

變壓器繞組變形測試儀主要由以下幾個器件組成：
1、變形傳感器：用于測量變壓器繞組的變形情況。常見的變形傳感器有應變片傳感器、撓度傳感器等，通過將其固定在繞組表面或內部，可以實時監測繞組的變形量。
2、數據采集系統：用于采集變形傳感器輸出的信號，并將其轉化為數字信號進行處理和存儲。數據采集系統通常包括模擬信號采集模塊、A/D轉換器、信號處理單元等。
3、控制系統：用于控制測試儀的工作狀態和參數設置。控制系統可以根據需要進行配置，包括控制面板、觸摸屏、鍵盤等輸入設備，以及微處理器、控制器等控制單元。
4、顯示與記錄系統：用于顯示和記錄測試結果。該系統通常包括液晶顯示屏、數據存儲裝置等，可以實時顯示變形值和相關參數，并將數據保存供后續分析和評估使用。
5、供電系統：為測試儀提供所需的電源。供電系統包括穩定的交流電源和直流供電系統，以保證測試儀能夠正常工作。
6、連接和支撐結構：用于連接各個器件并支撐整個測試儀。連接結構包括導線、接頭、插座等，支撐結構包括底座、支架等。
總之，變壓器繞組變形測試儀主要由變形傳感器、數據采集系統、控制系統、顯示與記錄系統、供電系統以及連接和支撐結構等多個器件組成，通過這些器件的合作工作，實現對變壓器繞組變形情況的測試和監測。
