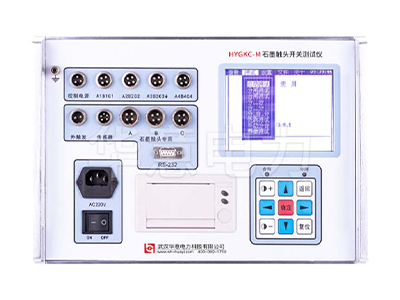

石墨觸頭開關測試儀的原理主要是通過電壓電流法來精確測量和評估石墨觸頭斷路器的動態電阻波形，從而確保電力系統的穩定運行及提升用電設備的使用壽命。

這種測試儀能夠記錄合閘或分閘過程中動靜觸頭的動態變化，通過在每相斷路器斷口加上恒定電流源，記錄動、靜觸頭間的變化情況。具體工作原理如下：

1. 測試儀模板：作為儀器的主體部分，其主要功能在于穩固石墨觸頭斷路器，使其在測試過程中保持穩定。

2. 觸頭：負責連接測試儀模板與石墨觸頭斷路器，保證兩者之間的電學連接。

3. 激勵源：生成特定的激勵信號，以驅動石墨觸頭斷路器進行相應的動作。

4. 傳感器：收集斷路器的各項特性參數，例如動態電阻波形等。

5. AD采集電路板：接收傳感器傳來的信號，并將其轉化為數字信號，以便后續處理。

6. 核心控制板：控制儀器的整體運作，并對數字信號進行深入分析，最終計算得出斷路器的各種特性參數。

總的來說，石墨觸頭開關測試儀通過先進的電壓電流法，結合高精度的傳感器和數據處理技術，有效解決了傳統測試方法在測量石墨觸頭斷路器時的不足，為電力系統的可靠運行提供了強有力的技術支持。
