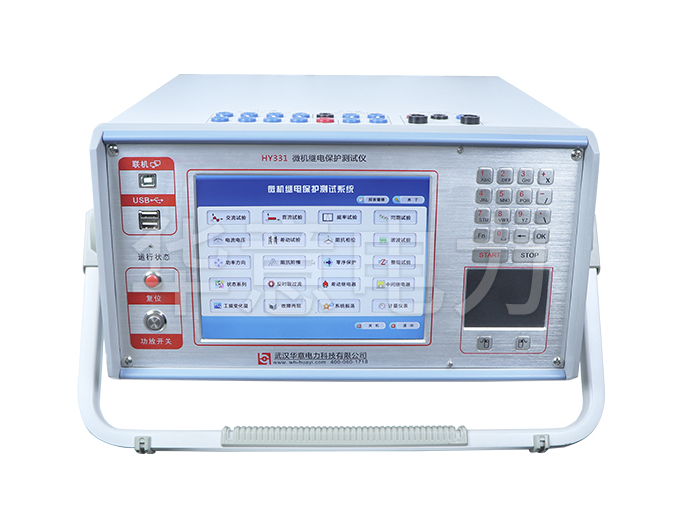

繼電保護測試儀的開入量接線是進行繼電保護裝置測試時的重要環節，其正確與否直接影響到測試結果的準確性。以下是關于繼電保護測試儀開入量接線的詳細指導：

確定接線端子：首先，需要仔細對照裝置端子表和相關接線圖（如“附錄1”），找到正確的接線端子。例如，34端子可能是“保護動作繼電器出口”，并且旁邊可能有“差動跳2LP”等標識，這些端子是保護裝置內部的跳閘線圈或輔助接點的出線端子。

連接開入量A：將繼電保護測試儀的開入A接到確定的端子上，如34端子。

連接開入公共端COM：開入公共端（COM或+KM）應連接到直流電源的正極性端，如40端子。這是為了防止試驗時對保護裝置的操作導致現場斷路器的誤動作。

注意特殊情況：如果保護裝置已經接入系統且系統直流系統帶電，則測試裝置的COM必須接到正電位上。否則，不論怎么接線，光耦始終處于導通狀態，與保護是否跳閘無關。

此外，了解以下信息對您接線也有所幫助：

在進行接線時，務必確保所有設備都已斷電并接地，以保證操作安全。

使用合適的測試導線和工具進行接線和測量工作。

如果遇到接線問題或測試結果異常，建議查閱繼電保護測試儀的使用說明書或聯系技術支持人員尋求幫助。

總的來說，繼電保護測試儀的開入量接線需要嚴格按照說明書的要求進行，并注意以上提到的特殊情況。在接線過程中保持耐心和細心是非常重要的。
