阻容分壓器原理
發布時間：2024-12-04 13:57:55
瀏覽次數：875
阻容分壓器的原理是通過電阻和電容的串聯或并聯組合，將高電壓信號轉換為低電壓信號。

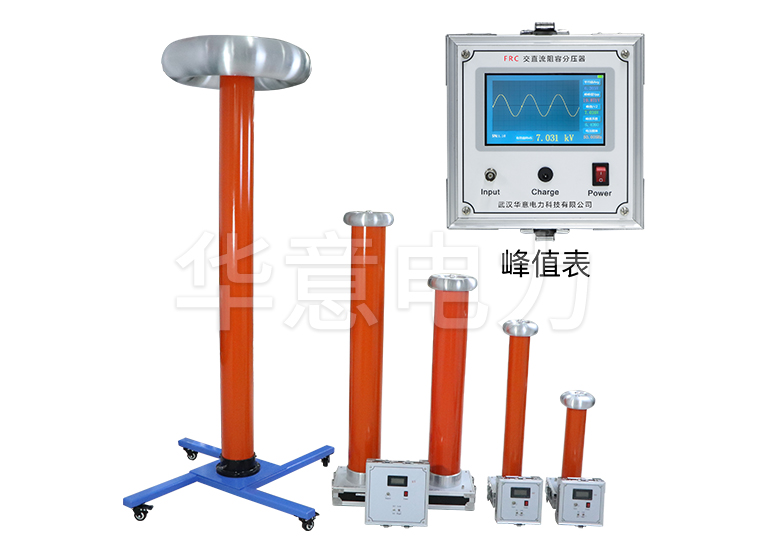

阻容分壓器通常由高壓部分和低壓部分組成，兩者之間通過配套電纜連接使用。在測量過程中，高壓部分接收被測的高電壓信號，并通過內部的阻容分壓電路（由阻抗Z1和Z2兩部分組成）對信號進行處理。處理后的信號從阻抗Z2處輸出為低壓取樣信號Uo，該信號隨后被送入低壓顯示表進行進一步的處理和顯示。
阻容分壓器的工作原理基于RC串聯網絡來分壓。當輸入一個正弦波電壓時，由于電容器C1和C2的容值相等，因此它們上面的電壓降也相等，即每個電容器上的電壓降為輸入電壓的一半。同時，由于R1遠大于R2，所以可以認為R1上的電壓降近似等于輸入電壓，而R2上的電壓降則近似為零。這樣，我們就可以通過測量R2上的電壓來間接測量整個電路的輸入電壓。
