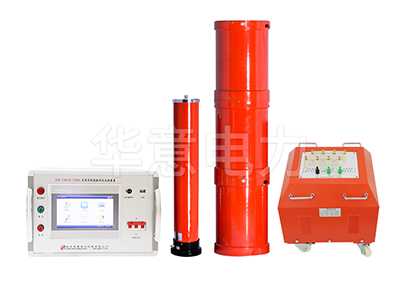

變頻串聯諧振耐壓裝置的工作原理主要基于串聯諧振原理，通過調節電源頻率使電抗器與被試電容器發生諧振，從而在被試品上獲得高電壓大電流。以下是對其工作原理的詳細介紹：

基本原理

變頻串聯諧振耐壓裝置利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生串聯諧振。

當電源頻率等于1/(2π√LC)時，電路發生串聯諧振，此時電感中的磁場能量與試品電容中的電場能量相互補償，試品所需的無功功率全部由電抗器供給，電源只提供回路的有功損耗。

由于試驗回路處于諧振狀態，回路本身具有良好的濾波作用，可以有效改善輸出電壓的波形畸變，獲得很好的正弦波形。

工作過程

調頻電源將幅值和頻率都固定的工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波，并為整套設備提供電源。

勵磁變壓器將變頻電源輸出的電壓升到合適的試驗電壓。

高壓電抗器是諧振回路的重要部件，與被試品電容構成串聯諧振連接方式。

分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。

調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

綜上所述，變頻串聯諧振耐壓裝置通過調節電源頻率使電抗器與被試電容器發生諧振，從而在被試品上獲得高電壓大電流。其高效、安全、可靠的特點使得它成為電力、冶金、石油、化工等行業中不可或缺的測試設備。
