35千伏電纜串聯諧振加多少電壓

發布時間:2025-05-19 13:35:06 瀏覽次數:907

在進行35千伏電纜的串聯諧振耐壓試驗時,試驗電壓的確定需依據電纜的額定電壓參數和相關標準。以下是關鍵步驟和結論:


額定電壓參數

U0:導體對地額定電壓(如26 kV或21 kV)。

U:線電壓(35 kV)。

Um:系統最高電壓(通常為40.5 kV)。

標準依據

IEC 60840:推薦試驗電壓為 2U0,持續60分鐘。

GB 50150-2016:對橡塑電纜的試驗電壓為 2.5U0(5分鐘) 或 2U0(60分鐘,變頻諧振)。

計算示例

若電纜為 26/35 kV(U0=26 kV):

試驗電壓 = 2 × 26 kV = 52 kV,持續60分鐘。

若電纜為 21/35 kV(U0=21 kV):

試驗電壓 = 2 × 21 kV = 42 kV,持續60分鐘。

常見場景

實際中,35 kV電纜通常采用 26/35 kV(U0=26 kV),對應試驗電壓為 52 kV,時間60分鐘。

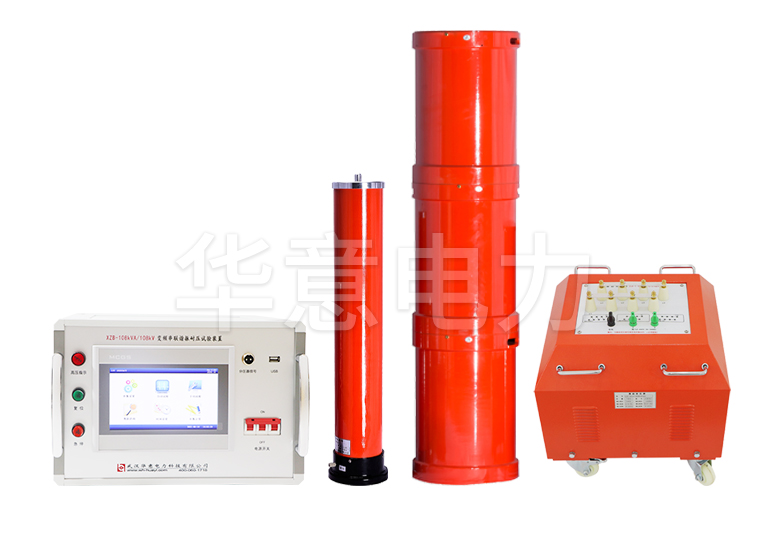

XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器、電容分壓器和補償電容器(選配)組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品 上,用于測量被試品上的諧振電壓,并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路,提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。
