1.1概述
XCJH系列操作箱/臺是系列試驗變壓器專用配套設備，該控制箱/臺具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
型號規格 | 容量 | 電 源 | 輸 出 | 操作方式 | 參考重量 | 備注 |
相數 | （V） | （A） | （V） | （A） |
XC-2/220 | 2 | 1 | 220 | 50 | 0-220 | 10 | 手動 | 14 | |
XC-3/220 | 3 | 1 | 220 | 50 | 0-220 | 15 | 手動 | 16 | |
XC-5/220 | 5 | 1 | 220 | 50 | 0-220 | 25 | 手動 | 18 | |
JH-10/220 | 10 | 1 | 220 | 50 | 0-220 | 50 | 手動 | 80 | |
JH-15/400 | 15 | 2 | 380 | 50 | 0-430 | 37.5 | 手動 | 90 | |
JH-20/400 | 20 | 2 | 380 | 50 | 0-430 | 50 | 手動 | 100 | |
JH-25/400 | 25 | 2 | 380 | 50 | 0-430 | 62.5 | 手動 | 120 | |
JH-30/400 | 30 | 2 | 380 | 50 | 0-430 | 75 | 手動 | 140 | |
JH-50/400 | 50 | 2 | .380 | 50 | 0-430 | 125 | 手動電動 | 160 | |
JH-100/400 | 100 | 2 | 380 | 50 | 0-430 | 250 | 50 | 調 壓 器 外 配 |
JH-150/3000 | 150 | 2 | 380 | 50 | 0-430 | 50 | 50 |
JH-200/3000 | 200 | 2 | 380 | 50 | 0-430 | 65 | 50 |
JH-250/3000 | 250 | 2 | 380 | 50 | 0-430 | 84 | 電動 | 50 |
JH-300/3000 | 300 | 2 | 380 | 50 | 0-430 | 100 | 電動 | 50 |
注：可以根據用戶要求定做不同規格及特殊功能的產品。 |
1.3面板示意圖

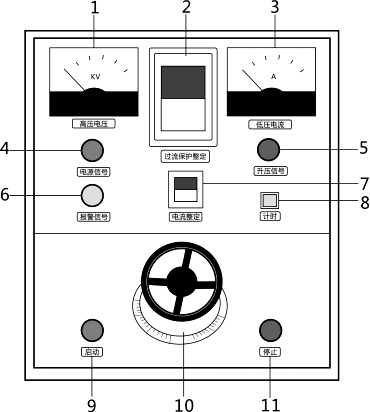

JH系列控制臺

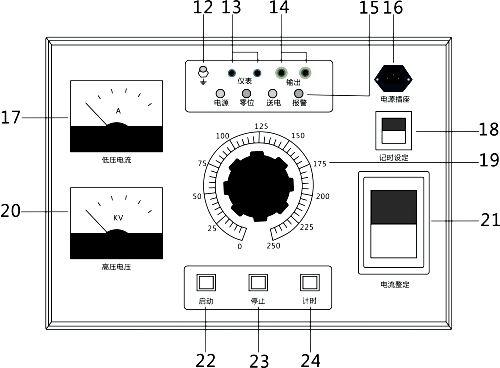

XC系列控制箱
1.電壓表 | 2.過流繼電器 | 3.電流表 |
4.電源信號燈 | 5.高壓指示燈 | 6.報警信號燈 |
7.時間繼電器 | 8.計時按鈕 | 9.啟動按鈕 |
10.調壓器手扳 | 11.停止按鈕 | 12.接地端子 |
13.儀表接線柱 | 14.輸出接線柱 | 15.報警指示燈 |
16.電源插座 | 17.電流表 | 18.時間繼電器 |
19.調節器手柄 | 20.電壓表 | 21.過流繼電器 |
22.啟動按鈕 | 23.停止按鈕 | 24.計時按鈕 |

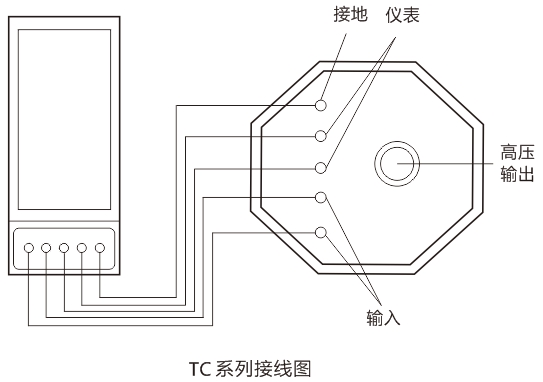

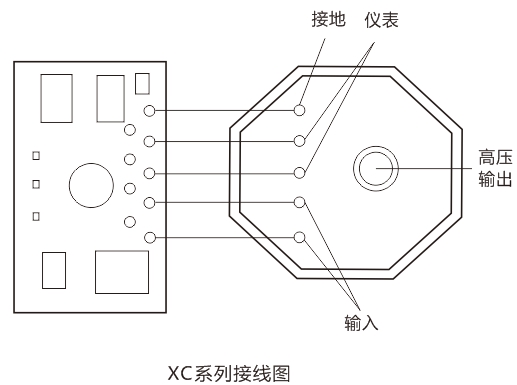

1.4外部連線示意圖
