4.1　軟件功能簡介

    此配套工具軟件用來將儀器中的數據上傳至PC機，供試驗人員對數據做進一步分析和處理。

4.2　軟件特點

l 本軟件為綠色軟件，無需安裝便可使用

l 支持Windows系列操作系統，運行速度快，使用方便

4.3　運行環境

 硬件設備要求：建議賽揚533及以上CPU，512MB及以上內存、1GB及以上可用硬盤空間。

 支持軟件：Windows98、Windows2000、WindowsXP、Windows2003、Vista、Windows7等Windows系列操作系統；Microsoft Office 2000及以上版本（必須包含Excel）。

4.4　隨機光盤文件

 打開隨機配置的光盤，將光盤內的文件拷貝到本地計算機文件夾中，打開文件目錄如圖4.1所示。

圖4.1　光盤目錄

圖標①：USB驅動程序

圖標②：CONFIG.INI為配置文件

圖標③：“全自動電容電橋測試儀.exe”，雙擊文件即可運行程序

圖標④：產品說明書

4.5　PC機通信連接線使用方法

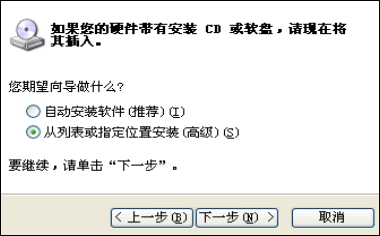

首次與PC聯機需要安裝USB驅動程序，連接好USB連接線后，打開儀器電源，電腦將會出現發現新硬件的提示，同時彈出安裝驅動軟件的提示，選擇“從列表或指定位置安裝”， 如圖4.2所示。

圖4.2　USB驅動安裝(高級)

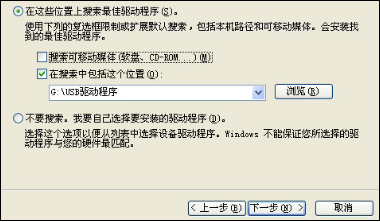

    點擊“下一步”，在彈出的對話框中，“在搜索中包括這個位置”打勾，點擊“瀏覽”，選中本安裝光盤的盤符，點擊“下一步”，自動完成安裝USB驅動，如圖4.3所示。

圖4.3　USB驅動安裝(瀏覽)

4.6　軟件操作說明

    1.通信連接線連接好后，打開儀器電源，待儀器進入圖3.1所示主界面后，點擊“數據通信”，然后運行“全自動電容電橋測試儀.exe”，如圖4.4所示。

圖4.4　軟件界面

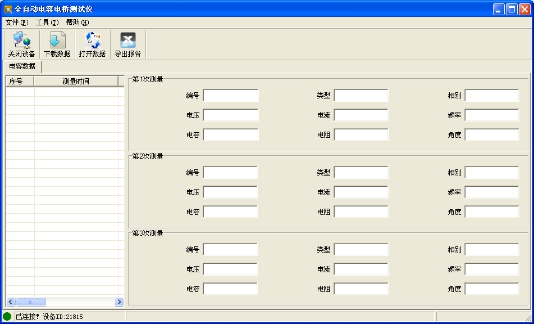

2.點擊“打開設備”，自動聯機，界面左下方顯示“已連接”，如圖4.5所示。

圖4.5　設備已連接

3.點擊“下載數據”，彈出保存文件對話框，如圖4.6所示。

圖4.6　數據保存對話框

設置保存路徑后，點擊“保存”按鈕，數據自動由儀器上傳至PC機，下載完成提示“下載成功”，如圖4.7所示。

圖4.7　下載成功

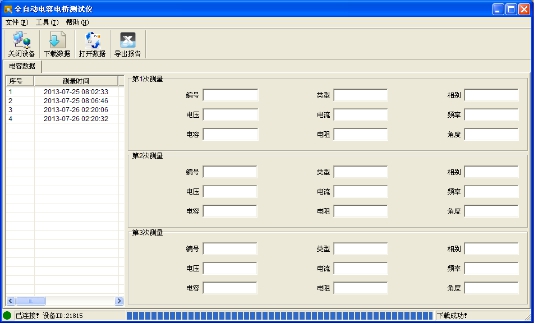

點擊“確定”按鈕，列表顯示所下載的電容數據，如圖4.8所示。

圖4.8　下載數據

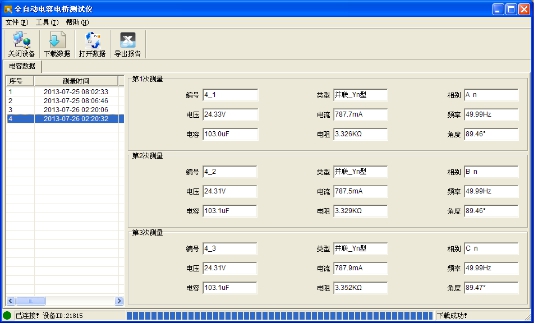

   點擊電容數據列表中的數據，在右側查看詳細結果，如圖4.9所示。

圖4.9　電容測試數據

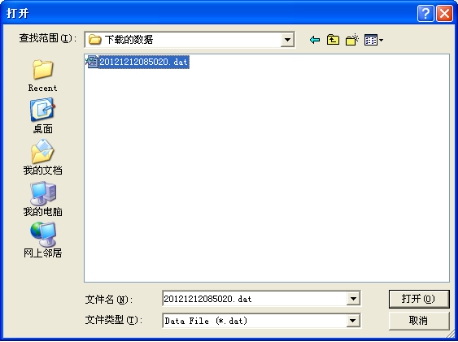

4.打開數據：在圖4.4中，也可以通過點擊“打開數據”按鈕，查看已保存在PC機中的歷史數據，如圖4.11所示。

圖4.11　打開數據

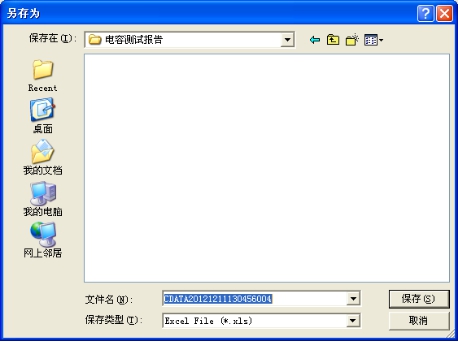

5.導出報告：在圖4.8中，選擇一行電容數據后點擊“導出報告”生成測試報告文檔。電容數據文件名以CDATA開頭，如圖4.12所示。

圖4.12　電容導出報告

    文件名格式為CDATA+XXXX(年)XX(月)XX(日)XX(時)XX(分)XX(秒)XXX（組號）的EXCEL文件。

導出報告完成，打開導出的報告，瀏覽和編輯完整測試報告，電容測試報告如圖4.14所示。

圖4.14　電容測試報告

第三章  注意事項及其他

3.1故障現象及排除
