隨著我國電力事業的發展，電容器補償裝置得到前所未有的發展，但隨之而來的是電容器事故率的大幅上升，并出現過嚴重的群傷事故。為預防并聯電容器事故發生，保障電網安全、可靠運行，國家電網公司制定了《預防高壓并聯電容器事故措施》。其中明確提出要“定期進行電容器組單臺電容器電容量的測量，推薦使用不拆連接線的測量方法，避免因拆裝連接線導致套管受力而發生套管漏油的故障”。
    全自動電容電感測試儀采用新一代高速混合微處理器，高度集成化，同步采集被試品的電壓信號和電流信號，自動計算電容值、電感值和無功功率等值。現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。試驗結束后自動計算每相電容器容量和其它參數，極易判別電容器的品質變化及器件間連接導體故障。同時本儀器還帶有數據存儲和USB通信功能，無需現場抄寫數據，確保測量數據完整。

1.2 全自動電容電感測試儀功能

儀器主要功能是測量補償電容器的每相電容值和總電容值、電感值、被試品的阻性分量、介損角、損耗因子、無功功率和有功功率。

1.3 執行標準

1.4 全自動電容電感測試儀特征

  1.不拆線測試：儀器配備大電流高精度電流鉗，現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。

  2.高度智能化：三相測試完成后，自動計算每相電容值和總電容值、無功功率等參數，簡單直觀，減輕測試人員負擔。

  3.四端測量：采用四端測量技術，測量精確，測試重復性好。

  4.自動補償：電流自動分段補償，電流全量程線性化，提高儀器測量精度。

  5.存儲功能：儀器最大存儲400條數據，具有歷史數據查詢功能。

  6.USB通信：USB通信功能，配合PC機軟件，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。

  7.大尺寸觸摸屏：7寸大屏幕真彩觸摸液晶顯示屏，中文顯示，界面直觀，操作簡單。

  8.溫度監測：監測環境溫度，便于記錄不同溫度下電容器的電容值。

1.5 全自動電容電感測試儀技術參數

    1. 環境溫度：-10℃～+40℃

2. 相對濕度：≤90%

3. 工作電源：AC220V±10%  50Hz

4. 電容量程：0.02μF～2000μF　精度：±0.5%

5. 電感量程：0.1mH～2000H　精度：±0.5%

6. 無功功率量程：0～20MVar　精度：±1.0%

7. 有功功率量程：0～20kW　精度：±1.0%

8. 損耗因子量程：0～20%　精度：±1.0%

9. 電阻分量量程: 0～10MΩ　精度：±1.0%

10. 主機體積: 400×290×175mm（長×寬×高）,質量: 9.5kg

　  11. 附件箱體積：340×260×135mm（長×寬×高）,質量：3.6kg

1.6 全自動電容電感測試儀面板結構

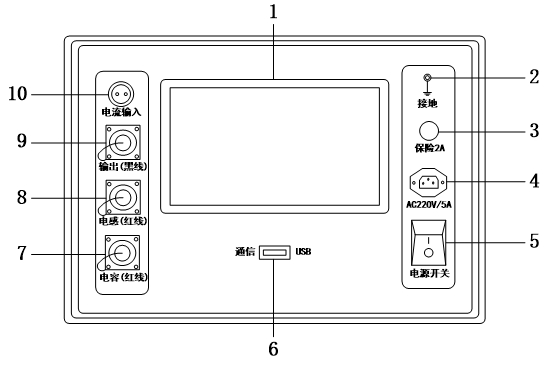

圖1.1　面板結構圖

1.7全自動電容電感測試儀工作原理

全自動電容電感測試儀采用新一代高速混合微處理器，高度集成化，芯片內置雙路高速16位AD轉換器，同步采集被試品的電壓信號和電流信號，自動識別量程，程控放大器增益，放大能力1千倍以上，選用精密電阻器，溫度系數小，將轉換數據經微處理器運算后，得到測試結果，送液晶屏顯示全部測量參數，整個測量過程儀器自動完成。RC內部串、并等效電路圖如圖1.2所示，Cx 為實際電容量，Rs 為引線電阻，Lo 為引線電感，Rp 為極間絕緣電阻，Co 為極間分布電容。實際電感、電容、電阻并非理想的電抗或電阻元件，而是以串聯或并聯形式呈現為一個復阻抗元件，本儀器根據串聯或并聯等效電路來計算所需值，不同等效電路將得到不同的結果，其不同性取決于不同的元件。一般對于低值阻抗元件（基本是高值電容和低值電感）用串聯等效電路。反之，對于高值阻抗元件（基本是低值電容和高值電感）使用并聯等效電路。

圖1.2　RC內部串、并等效電路
