絕緣靴（手套）耐壓裝置是我公司根據手套（絕緣靴）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別手套（絕緣靴）的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的安全，是理想的手套（絕緣靴）專用設備。其主要特點：可同時測試3雙手套（絕緣靴），并可讀取每只的泄漏電路，準確判斷不合格的手套（絕緣靴）；結構底部裝配腳輪，可隨意移動。

1.2 工作原理

接入0-220V電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生0-30KV工頻高壓至各電極，使手套（絕緣靴）獲得規定的試驗電壓。根據手套（絕緣靴）試驗規程，讀取、紀錄測試參數。成套使用接線圖見圖1（毫安表六塊）

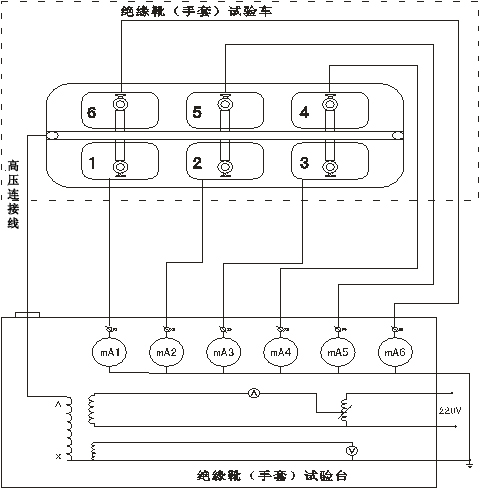

                     圖1：成套使用接線圖

1.3 結構設計

該產品分二部分組成：

手套（絕緣靴）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；

手套（絕緣靴）試驗臺，手套（絕緣靴）試驗臺由變壓器及其控制部分組成。

手套（絕緣靴）試驗車裝置見圖2，手套（絕緣靴）試驗臺外形見圖3.

1.移動托架       2.盛水槽        3.絕緣撐桿

4.電極桿支撐     5.高壓接線端    6.泄漏測量接線端

1.4 主要技術參數

1.輸入電壓：AC220V 50HZ

2.輸出電壓：0-30KV

3.容量：3KVA

4.測試數量：每次3雙

5.介質：手套（絕緣靴）試驗車80KG；工頻耐壓試驗臺  70KG
