油浸式試驗變壓器
發布時間：2016-08-19 09:00:00
瀏覽次數：4012
? ?華意電力是一家專業研發生產油浸式試驗變壓器的廠家，本公司生產的油浸式試驗變壓器在行業內都廣受好評，以打造最具權威的“油浸式試驗變壓器“高壓設備供應商而努力。
? ?油浸式試驗變壓器適用于電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。 油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。

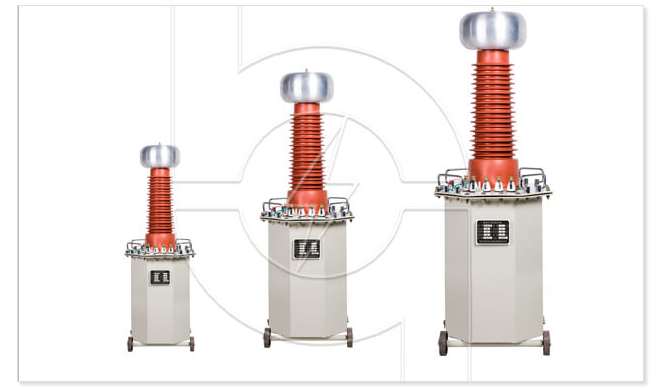

以下是華意電力生產的YDJ系列油浸式試驗變壓器
油浸式試驗變壓器產品概述
華意電力生產的YDJ系列油浸式試驗變壓器，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。油浸式試驗變壓器適用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力。是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。
油浸式試驗變壓器性能特點
1、油浸式試驗變壓器選材優良，質量可靠，穩定性好。
2、電壓裕度大，電暈聲小，局放小。
3、采用新式絕緣材料，體積小，重量輕。
油浸式試驗變壓器規格型號
規格型號 |
容量(kVA) |
高壓電壓(kV) |
高壓電流(mA) |
低壓輸入 |
變比(高/儀) |
溫升℃
(30分鐘) |
電壓(V) |
電流(A) |
YDJ(Z)-1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
YDJ(Z)-3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
YDJ(Z)-5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
YDJ(Z)-10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
YDJ(Z)-20/50 |
20 |
50 |
400 |
380 |
52.6 |
500 |
10 |
YDJ(Z)-30/50 |
30 |
50 |
600 |
380 |
79 |
500 |
10 |
YDJ(Z)-50/50 |
50 |
50 |
1000 |
380 |
132 |
500 |
10 |
YDJ(Z)-5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
YDJ(Z)-10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
YDJ(Z)-20/100 |
20 |
100 |
200 |
380 |
52.6 |
1000 |
10 |
YDJ(Z)-30/100 |
30 |
100 |
300 |
380 |
79 |
1000 |
10 |
YDJ(Z)-50/100 |
50 |
100 |
500 |
380 |
132 |
1000 |
10 |
YDJ(Z)-15/150 |
15 |
150 |
100 |
380 |
39.5 |
1500 |
10 |
YDJ(Z)-20/150 |
20 |
150 |
133 |
380 |
52.6 |
1500 |
10 |
YDJ(Z)-25/150 |
25 |
150 |
167 |
380 |
65.7 |
1500 |
10 |
YDJ(Z)-30/150 |
30 |
150 |
200 |
380 |
79 |
1500 |
10 |
YDJ(Z)-50/150 |
50 |
150 |
333 |
380 |
132 |
1500 |
10 |
YDJ(Z)-100/150 |
100 |
150 |
667 |
380 |
263 |
1500 |
10 |
YDJ(Z)-50/200 |
50 |
200 |
250 |
380 |
395 |
2000 |
10 |
YDJ(Z)-100/200 |
100 |
200 |
500 |
380 |
526 |
2000 |
10 |
YDJ(Z)-150/200 |
150 |
200 |
750 |
380 |
397 |
2000 |
10 |
YDJ(Z)-200/200 |
200 |
200 |
1000 |
380 |
526 |
2000 |
10 |
YDJ(Z)-300/200 |
300 |
200 |
1500 |
380 |
790 |
2000 |
10 |
YDJ(Z)-50/300 |
50 |
300 |
167 |
380 |
132 |
3000 |
10 |
YDJ(Z)-100/300 |
100 |
300 |
333 |
380 |
263 |
3000 |
10 |
YDJ(Z)-150/300 |
150 |
300 |
500 |
380 |
395 |
3000 |
10 |
YDJ(Z)-200/300 |
200 |
300 |
667 |
380 |
526 |
3000 |
10 |
YDJ(Z)-300/300 |
300 |
300 |
1000 |
380 |
790 |
3000 |
10 |
