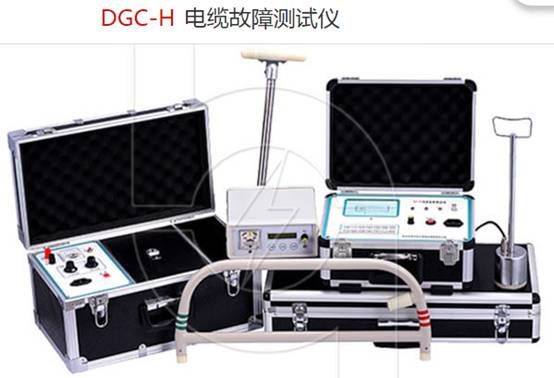

? 華意電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試儀“高壓設備供應商而努力。

? 無論是高壓電纜或低壓電纜，在施工安裝、運行過程中經常因短路、過負荷運行、絕緣老化或外力作用等原因造成故障。電纜故障可概括為接地、短路、斷線三類，其故障類型主要有以下幾方面：

? ①三芯電纜一芯或兩芯接地。

? ②二相芯線間短路。

? ③三相芯線完全短路。

? ④一相芯線斷線或多相斷線。

? 對于直接短路或斷線故障用萬用表可直接測量判斷，對于非直接短路和接地故障，用兆歐表搖測芯線間絕緣電阻或芯線對地絕緣電阻，根據其阻值可判定故障類型。

故障的類型

? 電力電纜由于機械損傷、絕緣老化、施工質量低、過電壓、絕緣油流失等都會發生故障。根據故障性質可分為低電阻接地或短路故障、高電阻接地或短路故障、斷線故障、斷線并接地故障和閃絡性故障。

故障的判斷方法

? 確定電纜故障類型的方法是用兆歐表在線路一端測量各相的絕緣電阻。一般根據以下情況確定故障類型：

? (1)當搖測電纜一芯或幾芯對地絕緣電阻，或芯與芯之間絕緣電阻低于100Ω時，為低電阻接地或短路故障。

? (2)當搖測電纜一芯或幾芯對地絕緣電阻，或芯與芯之間絕緣電阻低于正常值很多，但高于100Ω時，為高電阻接地故障。

? (3)當搖測電纜一芯或幾芯對地絕緣電阻較高或正常，應進行導體連續性試驗，檢查是否有斷線，若有即為斷線故障。

? (4)當搖測電纜有一芯或幾芯導體不連續，且經電阻接地時，為斷線并接地故障。

? (5)閃絡性故障多發生于預防性耐壓試驗，發生部位大多在電纜終端和中間接頭。閃絡有時會連續多次發生，每次間隔幾秒至幾分鐘。

故障的測試方法

? 過去使用的儀器設備有電纜探測儀、閃測儀，電纜路徑儀及故障定點儀等。在20世紀70年代以前，廣泛使用的電纜故障測試方法是電橋法，包括電阻電橋法、電容電橋法、高壓電橋法。這種測試方法誤差較大，對某些類型的故障無法測量，所以目前最為流行測試方法是閃測法，它包括沖閃和直閃，最常用的是沖閃法。沖閃測試精度較高，操作簡單，對人的身體安全可靠。其設備主要由兩部分組成，即高壓發生裝置和電流脈沖儀。高壓發生裝置是用來產生直流高壓或沖擊高壓，施加于故障電纜上，迫使故障點放電而產生反射信號。電流脈沖儀是用來拾取反射信號測量故障距離或直接用低壓脈沖測量開路、短路或低阻故障。下面以故障點電阻為依據簡述一下測試方法：

?(1)當故障點電阻等于無窮大時，用低壓脈沖法測量容易找到斷路故障，一般來說，純粹性斷路故障不常見到，通常斷路故障為相對地或相間高阻故障或者相對地或相間低阻故障并存。

? (2)當故障點電阻等于零時，用低壓脈沖法測量短路故障容易找到，但實際工作中遇到這種故障很少。

? (3)當故障點電阻大于零小于100Ω時，用低壓脈沖法測量容易找到低阻故障。

? (4)閃絡故障可用直閃法測量，這種故障一般存在于接頭內部，故障點電阻大于100Ω，但數值變化較大，每次測量不確定。

? (5)高阻故障可用沖閃法測量，故障點電阻大于100Ω且數值確定。一般當測試電流大于15mA，測試波形具有重復性以及可以相重疊，同時一個波形有一個發射、三個反射且脈沖幅度逐漸減弱時，所測的距離為故障點到電纜測試端的距離；否則為故障點到電纜測試對端的距離。
