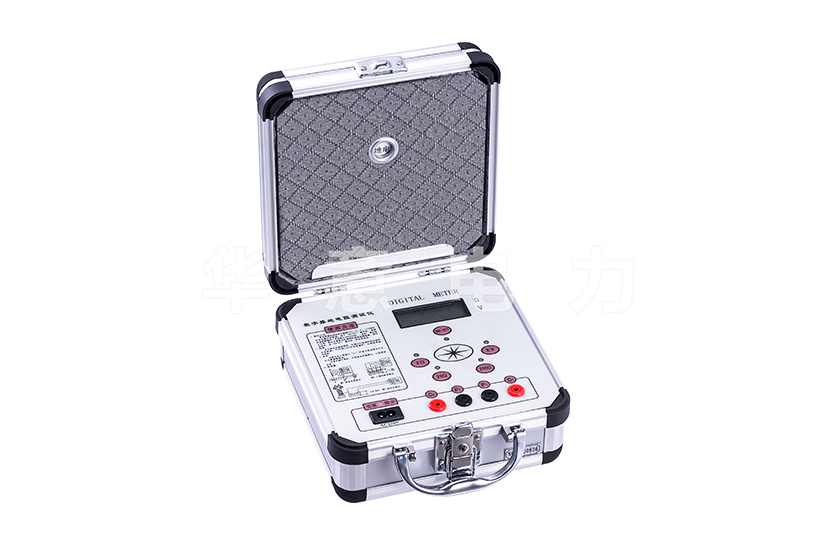

一：測量步驟

1、將兩個接地探針沿接地體輻射方向分別插入距接地體的地下；

2、將接地電阻測量儀平放于接地體附近，并進行接線，接線方法如下：

①用最短的專用導線將接地體與接地測量儀的接線端“E1”（三端鈕的測量儀）或與C2、”短接后的公共端（四端鈕的測量儀）相連。

②用最長的專用導線將距接地體40m的測量探針（電流探針）與測量儀的接線鈕“C1”相連。

③用余下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量儀的接線端“P1”相連。

3、將測量儀水平放置后，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量儀指針指向中心線。

4、將“倍率標度”（或稱粗調旋鈕）置于最大倍數，并慢慢地轉動發電機轉柄（指針開始偏移），同時旋動“測量標度盤”（或稱細調旋鈕）使檢流計指針指向中心線。

5、當檢流計的指針接近于平衡時（指針近于中心線）加快搖動轉柄，使其轉速達到120r/min以上，同時調整“測量標度盤”，使指針指向中心線。

6、若“測量標度盤”的讀數過小（小于1）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置于較小的倍數，重新調整“測量標度盤”使指針指向中心線上并讀出準確讀數。

7、計算測量結果，即R地=“倍率標度”讀數ד測量標度盤”讀數。

二：注意事項

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。
　　2、被測地極附近不能有雜散電流和已極化的土壤。
　　3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。
　　4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。
　　5、連接線應使用絕緣良好的導線，以免有漏電現象。
　　6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。
　　7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。
　　8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。
　　9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。
　　10、隨時檢查儀表的準確性。

11、接地電阻測試儀應保存在室內保持其環境溫度0℃～40℃，相對濕度不超過80﹪，且在空氣中不能含有足以引起腐蝕的有害物質。
12、測試儀在使用、搬運、存放時應避免強烈震動。
