絕緣電阻測量方法

發布時間:2019-05-09 17:46:05 瀏覽次數:11369

在電測行業中,電阻試驗是交接試驗必不可少的測量項目,除了絕緣電阻是每一類電氣設備都必須進行的試驗外,還有個別電氣設備特有的電阻測量項目,例如電力變壓器的直流電阻測試和高壓開關的回路電阻測試,以及用來衡量電氣設備是否良好接地的重要參數——接地電阻。

下面給大家全面的介紹一下絕緣電阻、接地電阻、直流電阻和回路電阻的測量方法及測量常用設備。

絕緣電阻的測量方法

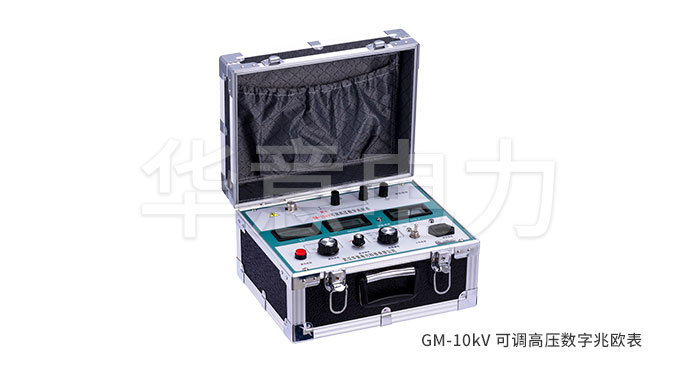

絕緣電阻是判斷電氣設備和電氣線路基本的絕緣指標,一般用兆歐表又稱絕緣電阻測試儀來測量。對于低壓電氣裝置的交接試驗,常溫下電動機、配電設備和配電線路的絕緣電阻不應低于0.5MΩ(對于運行中的設備和線路,絕緣電阻不應低于1MΩ/kV)。低壓電器及其連接電纜和二次回路的絕緣電阻一般不應低于1MΩ;在比較潮濕的環境不應低于0.5MΩ;二次回路小母線的絕緣電阻不應低于10MΩ。類手持電動工具的絕緣電阻不應低于2MΩ。用GM-5K絕緣電阻測 試儀測量絕緣電阻的具體測量方法如下:

1、將被測設備,用儀器配備專用測試線連接。

2、開啟儀器“電源開關”,儀器顯示當前環境溫度,此時用“電壓選擇按鍵”選擇所需的測試電壓后對應指示燈點亮。按“啟/?!卑存I后對應指示燈點亮,儀器啟動高壓。

3、儀器進入測試狀態中,屏幕顯示被測試品絕緣電阻值(對應讀取顯示值單位),測試完成后按“啟/?!?nbsp;按鍵對應指示燈熄滅,儀器關閉高壓。

4、儀器進入測試狀態中,內部計時器啟動,第一個15S、60S、600S 蜂鳴器長鳴,其間每間隔15S 短鳴; 測試中儀器自動記憶15S、60S、600S 時刻絕緣電阻值;在記 憶60S、600S 絕緣電阻值后顯示吸收比、極化指數(約5 秒)并記憶。

5、數據記憶后,按“提取存儲值按鍵”后對應指示燈點亮,LCD 顯示對應記憶數據約5 秒。(儀器在不關閉電源或下一次測試啟動前,儀器將記憶上一次的測試數據,反之上一次測量數據將被清除。)

6、連接AC220V 充電電源接口后,“充電”指示燈閃動,充滿后“充電”指示燈長亮(若長時間不使用儀器,請保證3~5 個月充電一次)。

在測量是需要注意儀器開始測試時請勿觸動測試夾具,以免高壓傷人。測試完成后,儀器內部等效內阻與被測容性試品構成放電回路,等待充分放電后方可拆卸測試夾具(放電時間根據被測容性試品的大小相關),拆卸時不要觸任何金屬部位。
