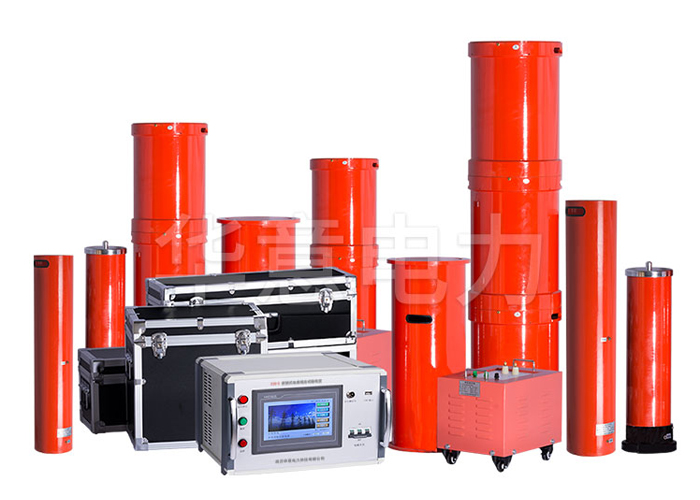

華意電力專業生產串聯諧振裝置，接下來為大家介紹串聯諧振裝置承受的四種電壓。電氣設備的絕緣結構在運行過程中可承受以下四種電壓：

1、工頻最大工作電壓電氣設備的絕緣結構在整個運行過程中必須能夠長期承受工頻最大工作電壓，通常稱為系統最高工作電壓，一般為額定電壓的1.15倍。

2、暫態過電壓，包括上升頻率電壓和諧振過電壓。串聯諧振耐壓試驗裝置共振交流工頻電壓的升高是由于空載線路的電容效應、甩負荷和不對稱接地造成的。當負載突然傾卸時，由于電源只有一條空載傳輸線，而且輸電線路的接地電抗可以用X0表示，流過電源內阻的電流就變成電容電流。這種電流流過系統中的電抗，導致電壓升高。因?yàn)樯龎簩⒔?0 Hz的交流電壓，所以是工頻電壓升高，在如今繼電保護的作用下，其動作時間約為幾十毫秒到一秒之間。隨著交流電壓的長期應用，它對電氣設備的絕緣老化和電力系統的絕緣結構都有很大的影響。諧振過電壓是由鐵磁效應或鐵心非線性電感元件引起的諧振引起的。它的振幅更高，持續時間更長。其頻率可為工頻基波或高階次諧波。

3、操作過電壓是由于電力系統中斷路器的操作引起的。在由電阻、電感和電容組成的串聯電路中，當電容XC和電感XL相等時，XC=XL中的電壓U和電流I的相位相同，電路是電阻式的。這種現象稱為串聯諧振。當電路串聯諧振電路例如，切斷、閉合長的空載線路、切斷空載變壓器（氣動變量）等。這種過電壓波形非常不規則，且情況變化很大。它可以是衰減振蕩波或非周期電壓激波，一般在1ms內達到最大電壓。電力系統運行過電壓與系統電壓有關，系統電壓越高，電壓越小，6~35 kv系統電壓約為5~4倍。

4、雷電過電壓，雷電過電壓往往會造成電氣設備絕緣損壞，為了保證電力系統的安全運行，必須采取防雷措施，如安裝避雷針、避雷器等。

為了保證絕緣結構能夠承受上述四種電壓，必須對絕緣結構進行沖擊波電壓試驗和工頻電壓電阻試驗，絕緣結構必須有足夠的裕度。樣品和電抗器的電容形成串聯諧振連接模式，分壓器并聯在被測對象上，測量被試的諧振電壓，并充當過電壓保護信號。
