目前，電力系統中普遍彩常規的QJ44型雙臂直流電橋測量高壓斷路器的接觸電阻，而這類電橋的測試電流僅為毫安級，在測量高壓開頭導電回路接觸電阻時，由于受到油膜和動靜觸頭間氧化層的影響，測量值偏大若干倍，掩蓋了真實的接觸電阻值。例如，1993年2月8日，河北邯鄲電業局，在220KV變電站測試220KV開關接觸電阻時，先使用了QJ44型雙臂電橋測量，其中相接觸電阻為1370μΩ,而國家標準規定不大于800μΩ,用電容器對其充放電,數值忽大忽小,無法判斷,經使用100A直流電阻測試儀,測試結果為450μΩ.用該儀器測量時,由于大電流將觸頭的油膜及氧化層燒掉而反映出真實的結果。因此電力部標準SD301-88《交流500KV電器設備交接和預防性試驗規程》和新版《電器設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流做出不小于直流100A的規定，以保證準確度。

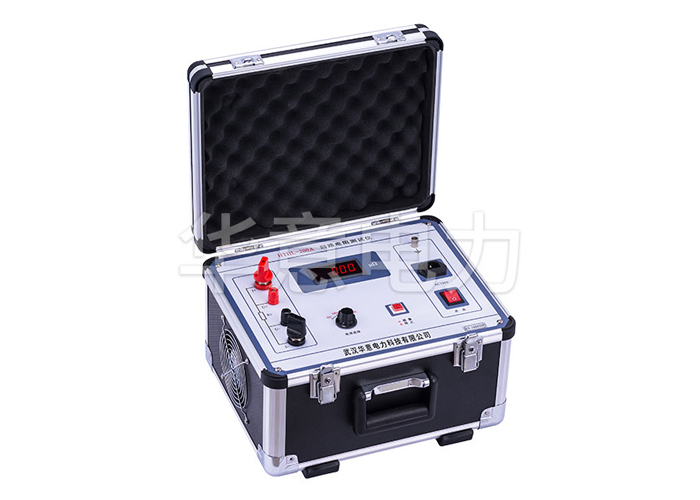

HLY系列回路電阻測試儀是采用數字電路技術和開關電路技術制作，它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備，其測試電流采用國家標準GB736推薦的100A直流，可在100A電流的情況下直接測得回路電阻或者接觸電阻，并用數字顯示。該儀器測量準確、性能穩定，適合電力、供電部門現聲高壓開關試驗維修和高壓開關廠回路電阻測試的要求。

回路電阻測試儀的設計采用了高可靠性的大功率集成電路,由直流恒流源、前置放大器、A/D轉換器、指示裝置等部分組成,是具有毫歐、微歐量程的低值電阻測量儀,操作簡單,可一鍵測量回路電阻、導線電阻、線圈的電阻等,且測試電流能自動穩流,保證了測試數據的穩定可靠。

回路電阻測試儀在測量時,由高頻開關電源輸出100A或更大的電流,施加于被測電阻的兩個端鈕之間,通過采樣電路采集電流流過被測電阻所產生壓降的模擬信號,經前置放大器放大后,由A/D轉換器將模擬信號轉換成數字信號,再經微處理器對數據進行濾波、運算、處理,根據串聯電路電流處處相等的原理,通過歐姆定律R=U/I,由負載兩端的壓降U和回路中的電流I之比得出被測體的直流電阻值。
