變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀（以下簡稱直阻儀）。它采用全新電源技術，具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

1.2主要技術指標

1.3 性能特點

1. 體積小巧、重量輕。

2. 全中文菜單操作，操作簡單方便。

3. 測量速度快，數據精確穩定。

具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全。

1.4 面板結構

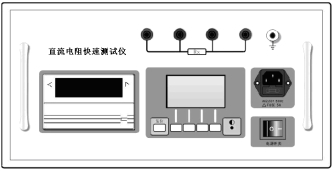

面板如下圖所示：

主機的面板布局如上圖所示，包括打印機、液晶顯示器、鍵盤、電源插座和電源開關以及接線端子、接地端子。

輸出部分：

輸入輸出接線端子如上圖所示，共4只接線柱，其中外側兩只紅色接線柱為電流輸出，內側兩只接線柱為測量電壓采樣輸入。

顯示和鍵盤控制部分

上圖為液晶顯示器和鍵盤組件組成的顯示控制部分，其中顯示器為點陣式液晶顯示屏，用于顯示操作提示、測量結果、以及指示顯示屏下部4個多功能按鍵的用途。左側的“復位”鍵可使儀器在出現死機或從菜單退出時直接返回到初始狀態。最右側的小孔為顯示器對比度調節孔，在顯示器出現顯示圖形對比度過深或過淺，影響閱讀效果時，可以用小型“一”字改錐進行適當調節。

打印部分

本儀器提供的是16行微型面板式打印機，使用壽命長、打印速度快、更換打印紙和色帶容易，無須其他維護和保養。整機電源接通后打印機右下角指示燈亮，表示打印機處于待機狀態，測試中或測試完畢后根據顯示提示按下打印鍵就可打印出數據。
