華意電力是一家專業研發生產直流電阻測試儀的廠家，本公司生產的直流電阻測試儀在行業內都廣受好評，以打造最具權威的“直流電阻測試儀“高壓設備供應商而努力。

  感性負載直流電阻測試儀，是變壓器直流電阻測量的最新一代產品，是為測量大容量變壓器三相繞組直流電阻而優化設計的。可對變壓器的三相繞組直流電阻進行同時測試。對有載調壓變壓器可以不需要放電，直接調節分接開關，測量時間是傳統單相測量的三分之一，可大大縮短工作時間和勞動強度。直阻儀采用大屏幕液晶顯示器，全中文圖形界面，清晰直觀，操作非常簡單。并配備面板式打印機和大容量非易失性存儲器，可以方便的存儲和打印測量結果。測試數據穩定，快速，重復性好，是現場測量變壓器直流電阻的最佳選擇。

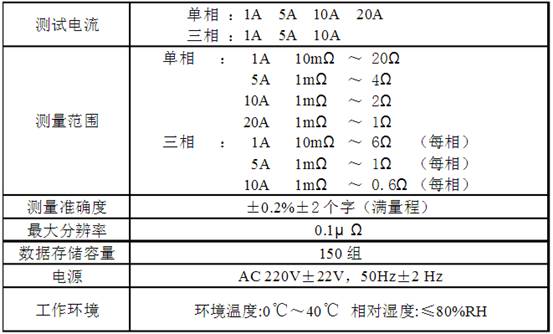

性能指標

面板說明

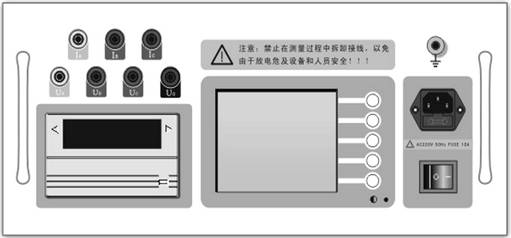

直阻儀面板如下圖所示：

①Ia Ib Ic ： 直流電流輸出，單相或兩相測量時Ia 和Ib為電流輸出。

②Ua Ub Uc Uo ：測量電壓輸入，單相測量時Ua和Ub為電壓輸入，兩相測量時Ua和Ub為第一通道電壓輸入，Uc和Uo為第二通道電壓輸入

③ 面板式打印機 ： 打印輸出測量結果

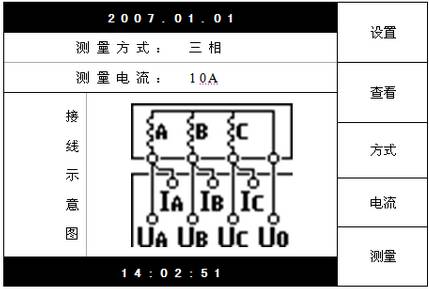

④ 液晶顯示器 ： 顯示測量結果和操作提示信息，同時

在右側的按鍵定義區給出當前狀態下五個多功能按鍵的功能定義。如下圖所示：

⑤液晶顯示器對比度調節

⑥ 電源插座：為整機電源輸入，內置保險管倉，保險管為10A/250V。

⑦ 接地柱 ：整機外殼接地柱，測量的時候請務必可靠接地。

直流電阻的測量，是檢查繞組焊接質量和繞組有匝間短路;分接開關位置是否良好及其實際位置與指示是否相符;引出線有無斷裂、松動;并股線并繞的繞組有無斷股等。

  直流電阻的測量是變壓器在大修、預試和改變分接開關位置后必不可少的試驗項目，也是故障后的重要檢查項目。

  因此，該項試驗必須精心操作，盡量減少測量誤差。規程規定，160kVA以上的變壓器，相間電阻差別一般不大于三相平均值的2%，線間電阻差別一般不大于三相平均值的1%;160kVA及以下的變壓器，相間電阻差別一般不大于三相平均值的4%，線間電阻差別一般不大于三相平均值的2%;測得的相間差比以前相應部位測得的相間差比較其變化也不應大于2%。

當直流電阻測得的阻值超標時：

①要首考慮有無測量誤差(如外引線是否有連接，試驗引線是否過長或太細，接觸是否良好、電橋內電池電壓足不足等)。

②直流電阻阻值受溫度影響較大，所以必須換算至同一溫度(一般以20℃為準，R20=(T+20)/(T+t),T銅=235)進行對比、且一般以上層油溫為依據。

③目前使用的三相配電變壓器，高壓繞組采用Y形接線，阻值超標時，也可按下列公式[RA=(RAB+RAC-RBC)/2,RB=(RAB+RBC-RAC)/2,RC(RBC+RAC-RAB)/2],以便找出缺陷相。

④分接開關接觸不良，造成阻值偏高較為普遍，如開關不清潔電鍍脫落、彈簧壓力不足，受力不均、以及過電壓時觸點有積碳等，都將會造成阻值偏高。這時，應將分接開關蓋打開，往返轉動幾次，一般可消除。

  經以上檢查處理后仍超標時，說明內部故障，很有可能是繞組與引線虛焊、脫焊、斷線等，或層間短路，或繞組燒毀。現場無法處理，需送檢修房進行吊芯大修。

變壓器繞組直流電阻測試是變壓器出廠及預防性試驗的主要項目之一，通過該項試驗可以：

1、 檢查繞組焊接質量；

2、 檢查分接開關各個位置接觸是否良好；

3、 檢查繞組或引出線有無折斷處；

4、 檢查并聯支路的正確性，是否存在由幾根并聯導線繞制成的繞組發生一處或多處斷線的情況；

5、 檢查層、匝間有無短路的現象；

6、 確定繞組的平均溫升。

  所以變壓器繞組直流電阻測量既是簡單常規的試驗項目，但又是耗時、準確度要求高的項目，它是確保變壓器生產質量、檢修質量和安全運行的一個重要手段。

 結合國家標準及電力設備預防性試驗規程有關規定：

1、 l600kVA以上變壓器，各相繞組電阻相互間的差別不應大于三相平均值的2%，無中性點引出的繞組其線間差別不應大于三相平均值的1%。

2、1600kVA及以下的變壓器，相間差別一般不大于三相平均值的4%，線間差別一般不大于三相平均值的2%。

3、與以前相同部位測得值比較，其變化不應大于2%。 不同溫度下電阻值按下式換算：

式中：R1、R2分別為在溫度t1、t2下的電阻值；T為電阻溫度常數，銅導線為235，鋁導線為225。
