  變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，華意電力利用自身技術優勢研制了直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、完善的反電勢保護等特點。整機由32位處理器控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

  由于產品是利用高準確度、高穩定度的直流恒定電流通過被測電阻，并用四位半DVM測量被測電阻兩端電壓的方法來確定電阻值的。因此，在測量大電感設備的直流電阻時能快速建立測量電流，使測試時間大大縮短。這種測量方法是國內外測量電力變壓器繞組等大電感設備直流電阻速度最快的一種方法，儀器達到了國際水平。

操作說明

1、測量接線如圖3所示：

U+、I+為一套接線夾子，U－、I－為另一套接線夾子，接線時必須將U+夾在I+ 的內側，U－夾在I－的內側。

2、操作步驟：

a 打開電源開關，儀器預熱2～3分鐘后，將兩條測試夾的電壓側（U+、U－）短接，如顯示不為零，可調節調零旋扭使顯示值為零。

b 關閉電源，接好試驗線路，打開電源開關。

c 通過量程切換開關，選擇適當量程，使有效數字盡可能多，以保證測量的精度。

d 當所測量的數子顯示值穩定后，按下保持按鍵，讀取數據。

e 測試完畢后，按下放電按鍵，待顯示數字降到零后方可折線，有時表頭顯示的數字保持在閃爍狀態，這是因為放電時試品電壓會突然升高，導致表頭的測量電壓升高而顯示溢出，此時一定不要急于拆線，等到顯示數據由閃爍變?yōu)橄陆档臄?shù)字最后變?yōu)榱銜r方可拆線！

f 進行第二次測量前，必須先按下放電按鍵開關放電后，方可再進行測量。

  變壓器繞組直流電阻的測量是在大修時、無勵磁分接開關變換分接頭后，經出口短路和1-3年1次等必試項目。通過直阻測量，可以檢查引線的焊接或連接質量、繞組有無匝間短路或開路以及分接開關的接觸是否良好等情況。

繞組連同套管的直流電阻測試方法

1. 測試方法

a) 使用變壓器直流電阻測試儀進行測量

b) 試驗原理接線圖(參照各直流電阻測試儀試驗接線)

2.  一般性試驗步驟

1) 變壓器各繞組短路接地充分放電。 2) 記錄變壓器編號、銘牌等相關參數。

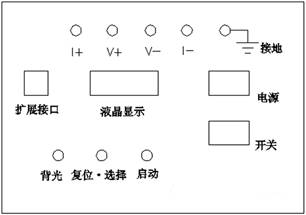

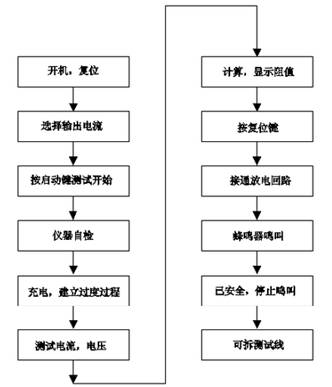

典型的直流電阻測試儀面版及操作流程

直流電阻異常的分析判斷

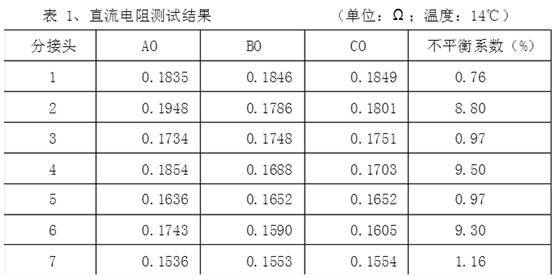

例1、某電業局的一臺SFZL-16000/35型變壓器35kV側繞組直流電阻測量結果如表1所示。請對測試結果進行分析，如果變壓器存在異常，請判斷異常點可能的位置。

答：

（1）由表1數據可見，A相偶數分接開關位置直流電阻較B、C兩相同位置直流電阻高8.8—9.5%，此值比《規程》規定的2%大好幾倍，測試結果不合格，變壓器存在異常。

（2）A相偶數分接的直流電阻大于同相相鄰的直流電阻。

（3）異常是由有載分接開關引起的。

（4）異常點在有載分接開關切換開關的偶數靜觸頭位置或選擇開關偶數動觸頭位置。
