華意電力是一家專業研發生產變頻串聯諧振耐壓裝置的廠家，本公司生產的變頻串聯諧振耐壓裝置在行業內都廣受好評，以打造最具權威的“變頻串聯諧振耐壓裝置“高壓設備供應商而努力

華意電力生產的變頻串聯諧振成套裝置主要是針對500KV及以下CT.GIS，220KV電纜。GIS的交流耐壓試驗設計制造。電抗器采用多節分體設計，既可滿足高電壓，小電流的設備試驗要求，又能滿足220KV電纜這樣的交流耐壓試驗要求，具有較寬的適用范圍，所以成為高壓試驗部門及電力安裝、工程單位理想的耐壓設備。

變頻串聯諧振成套裝置產品特點

1. 大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能

2. 能靈活整定實驗電壓、調頻范圍、加壓時間

3. 試驗結果能計算出被試品電容

4. 體積小、重量輕、操作方便

5. 分辨率高、頻率分辨率為0.001HZ

6. 安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級造作軟件

變頻串聯諧振成套裝置工作原理

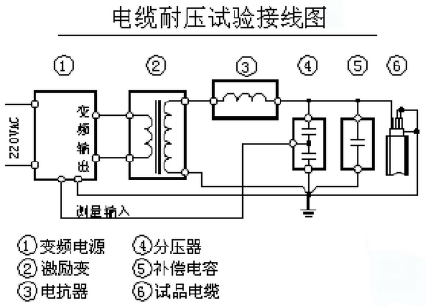

高壓電抗器③可并、可串接使用，以保證回路在適當的頻率下諧振。通過變頻控制器①提供電源，試驗電壓由勵磁變壓器②經過初步升壓后，使高電壓加在高壓電抗器③和試品⑥上，通過改變變頻控器的輸出頻率，使回路處于串聯諧振狀態；調節變頻電源的輸出電壓幅度值，使試品上的高壓達到合適的電壓值。回路的諧振頻率取決于與被試品串聯的電抗器的電感L和試品的電容C，諧振頻率f=1/（2π  ）。

例：10kV，630平方毫米交聯電纜6km，試驗頻率30~300HZ,電容量≤3.06μF，試驗電壓22kV。頻率取35Hz

試驗電流 I=2πfCU試 =2π×35×3.06×10-6×22×103=14.7A

對應電抗器電感量 L=1/ω2C=7H

設計六臺電抗器，使用電抗器六節并聯，則是單臺電抗器為67.5kVA/27kV/2.5A/42H

變頻串聯諧振成套裝置電抗器使用關系表

總結：10kV，630平方毫米交聯電纜6km的選型結果是BPXZ-HT -405kVA/108kV調頻式串聯諧振試驗裝置。

華意電力生產的變頻串聯諧振成套裝置采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造的變頻串并聯諧振成套試驗裝置，完全符合國家有關高壓實驗的規程和要求。
